Bobinler (indüktörler) değerlerini mikrohenri (µH) cinsinden ya renk kodu ya da üzerine yazılan sayıyla gösterir. Yukarıdaki araçla renk kodlu bir bobinin değerini okuyabilir, hava nüveli bir bobinin endüktansını ve istediğiniz değer için gereken sarım sayısını hesaplayabilirsiniz.

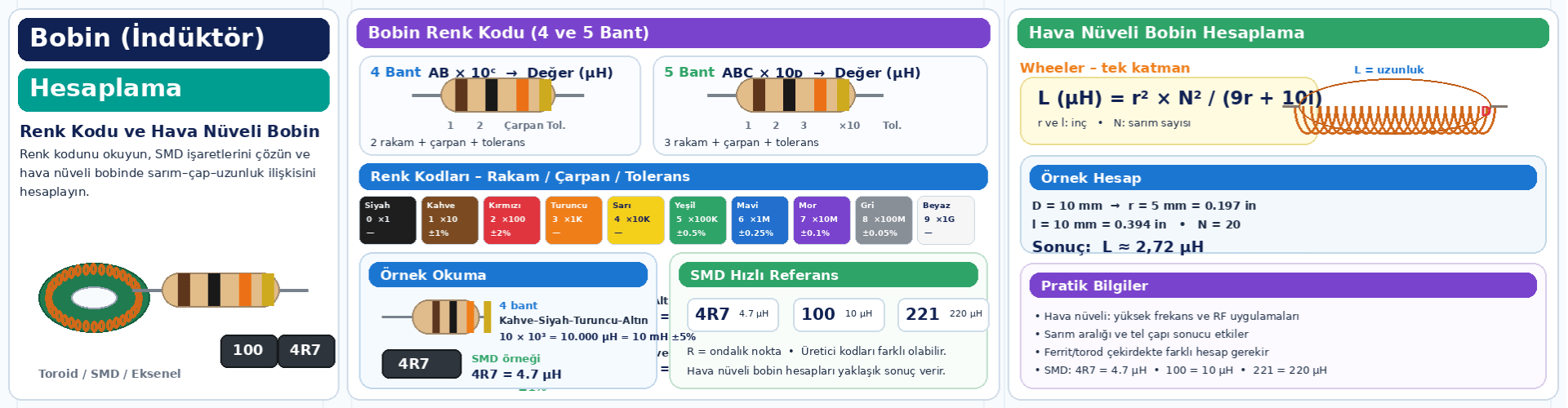

Bobin Renk Kodu
Eksenel (direnç görünümlü) bobinlerde 4 bant bulunur: 1. ve 2. bant rakam, 3. bant çarpan, 4. bant toleranstır; sonuç µH cinsindendir. Örneğin kahverengi – siyah – kahverengi – gümüş = 10 × 10 = 100 µH, ±%10.
| Renk | Rakam | Çarpan | Tolerans |
|---|---|---|---|
| Siyah | 0 | ×1 | ±%20 |
| Kahverengi | 1 | ×10 | ±%1 |
| Kırmızı | 2 | ×100 | ±%2 |
| Turuncu | 3 | ×1.000 | ±%3 |
| Sarı | 4 | ×10.000 | ±%4 |
| Yeşil | 5 | — | — |
| Mavi | 6 | — | — |
| Mor | 7 | — | — |
| Gri | 8 | — | — |
| Beyaz | 9 | — | — |
| Altın | — | ×0,1 | ±%5 |
| Gümüş | — | ×0,01 | ±%10 |
SMD Bobin Kodları
SMD bobinlerde 3 haneli kod kullanılır ve sonuç µH'dir: 100 = 10 µH, 101 = 100 µH, 4R7 = 4,7 µH, 2R2 = 2,2 µH (R ondalık ayırıcıdır).
Hava Nüveli Bobin Hesabı (Wheeler Formülü)
Tek katlı, hava nüveli bir bobinin endüktansı yaklaşık olarak şöyle hesaplanır:
L (µH) = r² · N² / (9r + 10l)
Burada r bobin yarıçapı, l sargı uzunluğu (inç), N sarım sayısıdır; araç milimetre girişini kendisi çevirir. Sargı uzunluğu çapın yaklaşık 0,4 katından büyük olduğunda sonuç ±%1–2 doğrulukla geçerlidir.
Pratik İpuçları
- Sarım sayısını iki katına çıkarmak endüktansı yaklaşık dört katına çıkarır.
- Aynı sarımı daha kısa bir uzunluğa sıkıştırmak endüktansı artırır.
- Ferrit nüve endüktansı nüvenin geçirgenliği oranında büyütür; bu hesap yalnız hava nüvesi içindir.
