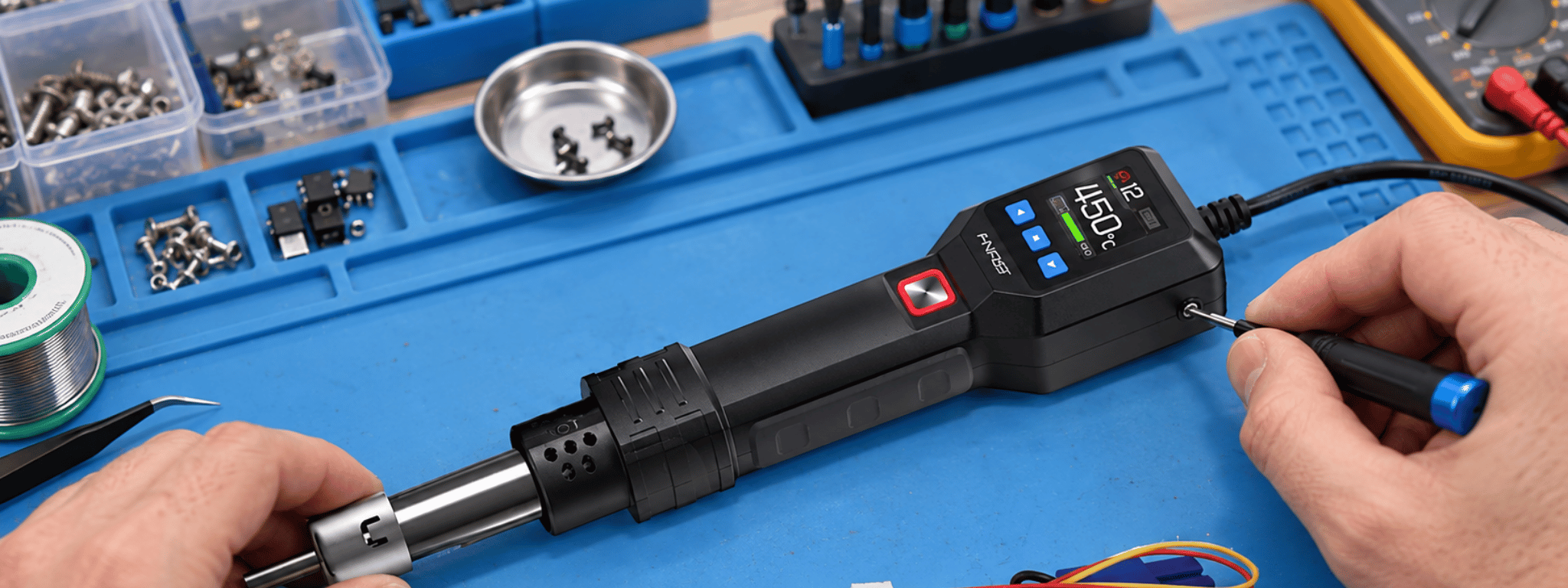

FNIRSI SAG-55 Rezistans Değişimi ve Tamir Deneyimi
FNIRSI SAG-55 sıcak hava cihazımızın rezistansı arızalandığında, onarımın en zor kısmı uygun yedek parçayı bulmak oldu. Orijinal rezistansa ulaşamayınca alternatif bir parçayla değişim yaptık. Yeni rezistans yerine oturdu ancak ilk bağlantıda cihaz hata verdi. Sorunu, sıcaklık sensörünün soket bağlantısını düzelterek çözdük.
Aynı durumla karşılaşanlara yardımcı olması için yaşadığımız süreci adım adım paylaşmak istedik.
1. Orijinal yedek parçayı bulmak
SAG-55 kompakt ve kullanışlı bir cihaz. Ancak rezistans arızalandığında, cihazı yeniden kullanabilmek için uygun yedek parçaya ulaşmanız gerekiyor.
Bizim aradığımız dönemde orijinal rezistansı temin edemedik. Bu yüzden boyutları ve bağlantı yapısı benzer olan alternatifleri değerlendirdik. Burada anlattığımız uygulama, kendi cihazımızda başarılı olan bir onarım deneyimidir.
2. Alternatif rezistansın yerleştirilmesi
Değişimde Bakon BK853S rezistansını kullandık. Parça, bizim cihazımızın rezistans yuvasına fiziksel olarak oturdu. Bununla birlikte, soketin yerine takılabilmesi kablo sırasının da aynı olduğunu göstermiyordu.
SAG-55'in belirtilen 550 W değeri cihazın azami gücüdür; alternatif rezistansın da aynı güçte olduğunu göstermez. Parça seçerken çalışma gerilimi, ısıtıcı direnci, fiziksel ölçüler ve sensör bağlantısı ayrıca kontrol edilmelidir.
3. Sensör uçlarında ölçtüğümüz fark
Multimetrenin ohm kademesinde, sıcaklık sensörlerinin uçlarında şu değerleri ölçtük:
| Sıcaklık sensörü | Ölçtüğümüz direnç |
|---|---|
| Orijinal FNIRSI | Yaklaşık 0,8 Ω |
| Bakon BK853S | Yaklaşık 1,2 Ω |
Bu değerler ısıtıcı rezistansın direnci değildir. Düşük direnç ölçümlerinde prob ve temas direnci de sonucu etkileyebileceğinden, bunları karşılaştırma amaçlı ölçümler olarak değerlendirdik.
4. Soketteki kablo yönünün düzeltilmesi
İki sensör soketinin çentiğini aynı yönde tuttuğumuzda, kabloların renk sırasının farklı olduğunu gördük. Bizim kullandığımız yeni parçanın soketinde kırmızı kablo solda, siyah kablo sağdaydı.
Cihazın fişini çektikten sonra, sıcaklık sensörünün iki kablosunun soketteki yerini değiştirdik. Böylece kırmızı kablo sağa, siyah kablo sola geçti.

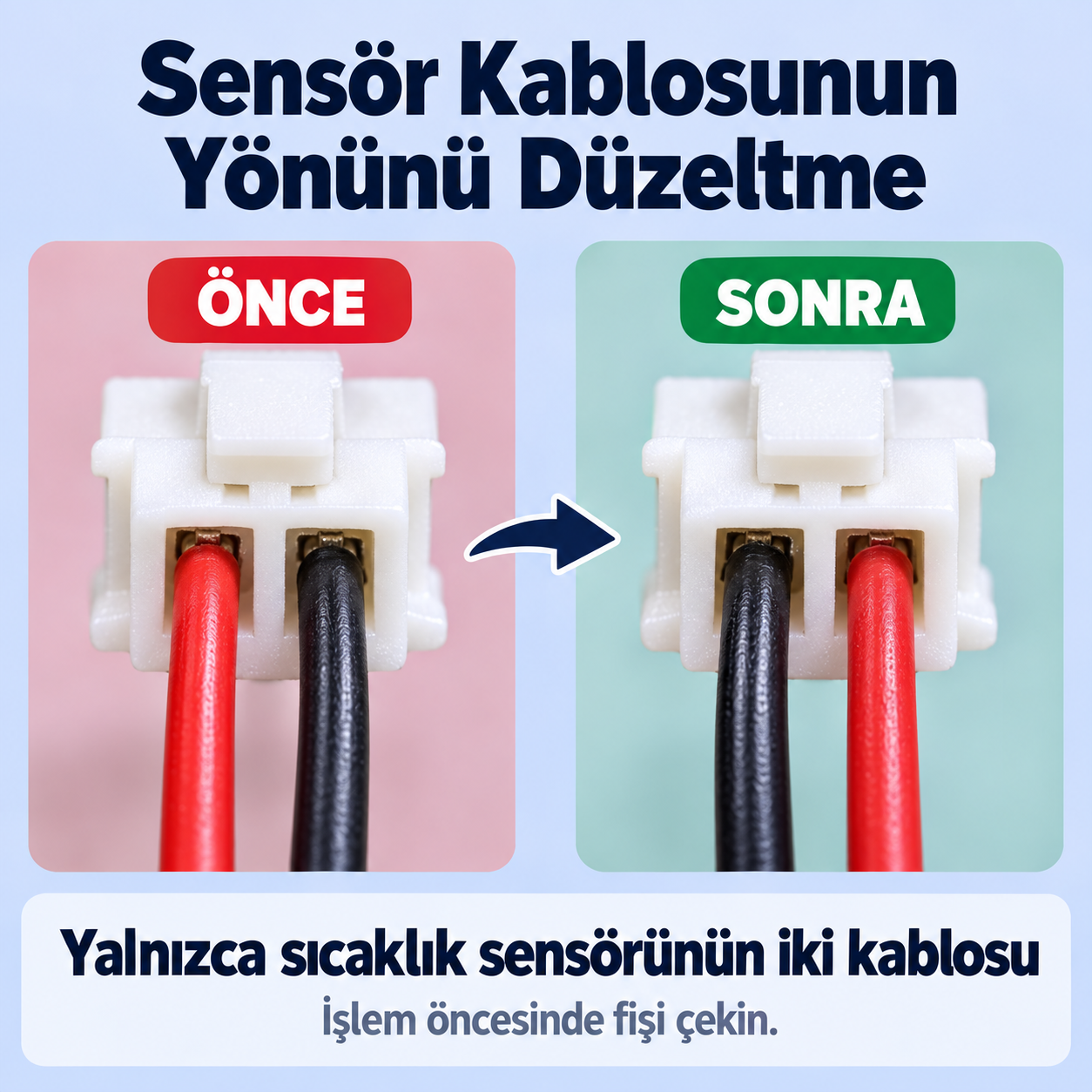

Görsel, bizim uyguladığımız değişimi temsili olarak gösteriyor. Soket çentiği iki görünümde de üstte; bakış yönü aynı.
Değiştirdiğimiz kablolar yalnızca sıcaklık sensörünün iki kablosuydu. Isıtıcı besleme kablolarının yerini değiştirmedik.
Termokupl bağlantısında polarite önemlidir. Bizim cihazımızda sensör kablolarının yerini değiştirdikten sonra hata ortadan kalktı ve ısıtma yeniden çalıştı.
Kablo renkleri farklı üretimlerde değişebilir. Bu nedenle görseldeki renk sırasını her parça için doğrudan uygulamak yerine, sensör uçları ve orijinal bağlantı yönü doğrulanmalıdır.
5. Stand algılamasının onarılması
Sökme işlemi sırasında, cihazın standa yerleştirildiğini algılayan küçük reed anahtarı da kırdık. Elimizdeki küçük bir reed anahtarla değiştirdik; yeni parça standdaki mıknatısı algıladı ve bu işlev yeniden çalıştı.
Reed anahtarı takarken eski parçanın konumunu korumak önemli. Cam gövdenin hemen dibinden bacakları bükmek parçanın çatlamasına neden olabilir.
Onarımın sonucu
Bakon BK853S rezistansı bizim SAG-55 cihazımıza fiziksel olarak oturdu. İlk bağlantıda karşılaştığımız hata, sensör soketindeki iki kablonun yerini değiştirdikten sonra düzeldi. Reed anahtarın değişimiyle stand algılaması da yeniden çalıştı.
Bu deneyim, alternatif rezistans kullanırken mekanik uyum kadar sensör bağlantısının da kontrol edilmesi gerektiğini gösterdi. Cihazımız yeniden kullanılabilir hale geldi; uzun süreli dayanıklılık ve harici ölçümle sıcaklık doğruluğu ise henüz değerlendirilmedi.
Güvenlik notu: Sökme ve bağlantı işlemleri cihazın fişi çekilmiş ve sıcak parçalar soğumuş halde yapılmalıdır. Şebeke gerilimiyle çalışan bu cihazlarda, sensör kabloları ile ısıtıcı besleme kabloları kesin olarak ayırt edilmelidir.
