Günlük hayatta sürekli kullandığımız powerbankler, aslında temel elektronik bilgisiyle evde veya atölyede üretilebilecek projelerdir. Powerbank devresi yapımı; hazır lipo şarj modülü kullanarak hızlı sonuç almayı ya da BMS korumalı lityum pil devresi kurarak sistemi sıfırdan tasarlamayı kapsar. Bu yazıda, Adana Hiber Bilişim'in sunduğu Powerbank Çift USB Çıkışlı, Ekranlı Lipo Şarj Devresi ile 3S BMS ve 5V dönüştürücü tabanlı yaklaşımı teknik yönleriyle ele alıyoruz.
Powerbank Devresi Yapımında Hazır Modül Kullanımı

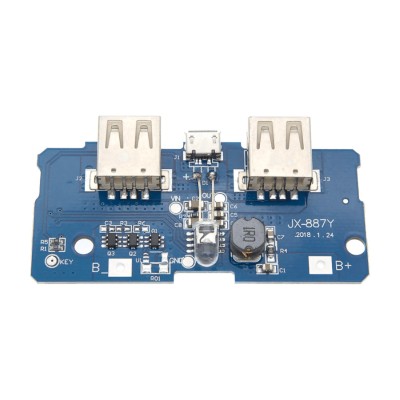

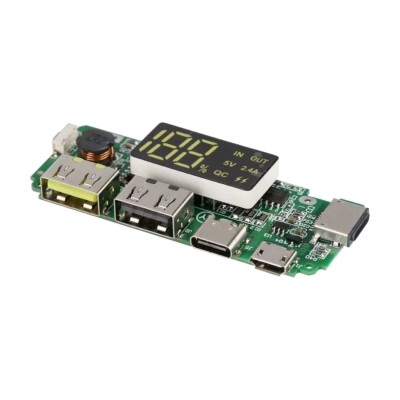

Powerbank devresi yapımı denince ilk akla gelen çözüm, üzerinde şarj kontrolü, koruma ve USB çıkışı bulunan hazır modüllerdir. Hiber Bilişim'in satışını yaptığı Powerbank Çift USB Çıkışlı, Ekranlı Lipo Şarj Devresi bu kategoride pratik bir seçenektir. Modül, iki adet USB çıkışı sayesinde aynı anda farklı cihazları şarj edebilme imkânı sunar. Entegre ekranı ise pil yüzdesini veya gerilim değerini göstererek kullanıcıya anlık durum bilgisi verir. Bu tür hazır devrelerde genellikle 3.7V nominal gerilime sahip tek hücreli lityum polimer veya lityum iyon pil kullanılır; modül, girişe bağlanan bu pili hem şarj eder hem de USB çıkışı için 5V regülasyonu sağlar. Bağlantı için pilin pozitif ucunu B+ terminaline, negatif ucunu B- terminaline bağlamak yeterlidir. Daha sonra micro USB veya USB-C girişinden modülü şarj edebilir, USB çıkışlarından telefon veya tablet gibi cihazlara enerji verebilirsiniz. Bu modülle powerbank devresi yapımı, lehimleme deneyimi az olan kullanıcılar için bile düşük risklidir.
Hazır Modülün Avantajları ve Dikkat Edilmesi Gerekenler
Hazır modüller tasarım süresini kısaltır; aşırı şarj, aşırı deşarj ve kısa devre koruması genellikle kart üzerinde bulunur. Yine de pil kapasitesine uygun şarj akımı ayarını kontrol etmek gerekir. Üretici talimatlarındaki maksimum giriş gerilimine uyulmalı, lehimleme sırasında kısa devre oluşmaması için terminaller tek tek işlenmelidir.
Kendi Powerbank Devrenizi Kurmak: 3S BMS ve Dönüştürücü Seçimi
Daha teknik bir powerbank devresi yapımı için BMS tabanlı özel tasarım tercih edilebilir. Burada iki temel mimari vardır: Tek hücreli 1S sistem ile üç hücreli 3S sistem. 1S sistemde 3.7V nominal gerilimli bir lityum pil, boost yükseltici dönüştürücü ile 5V USB seviyesine çıkarılır. 3S sistemde ise üç adet lityum hücre seri bağlanır; nominal gerilim yaklaşık 11.1V olur ve 5V çıkış için genellikle buck düşürücü dönüştürücü gerekir. Bu ayrım, özellikle 3S BMS ile boost step up modül birlikte kullanılır hatasına düşmemek için önemlidir.
3S BMS Devresi ile Seri Pil Paketi Koruması
3S BMS, üç hücreli lityum pil paketini yönetmek için tasarlanmıştır. B+, B- ve denge bağlantıları aracılığıyla her hücrenin gerilimini izler; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma sağlar. Seri bağlanacak pillerin aynı marka, model, kapasite ve iç direnç değerinde olması gerekir. Farklı hücreler şarj/deşarj dengesizliğine ve erken eskimeye yol açar. BMS kartının P+ ve P- uçları güç çıkışını temsil eder; buraya bağlanacak yük, BMS'in anma akım değerini aşmamalıdır.
5V Çıkış İçin Doğru Dönüştürücü: Boost mu Buck mı?
Powerbank devresi yapımında çıkış gerilimi, USB için neredeyse standart olan 5V seviyesine getirilmelidir. Tek hücreli 3.7V pil kullanıyorsanız Boost Step Up Lityum Pil Şarj Devresi - 5V Modül doğru tercihdir; bu modül giriş gerilimini yükselterek sabit 5V sağlar. Ancak 3S pil paketi kullanıyorsanız 11.1V nominal gerilimi 5V'a düşürmek için buck dönüştürücü veya 5V çıkışlı regülatör kullanılmalıdır. 3S pakete boost modül bağlamak çıkışı daha da yükselteceği için USB cihazlarına zarar verebilir. Dolayısıyla önce pil yapınızı belirleyin, ardından dönüştürücü seçin.
Güvenli Bağlantı ve Montaj İpuçları
Bağlantı sırasında önce BMS denge kabloları, sonra P+ ve P- çıkışları kontrol edilmelidir. Lehimleme yaparken pil kutuplarına kısa devre yaptırmamak için yalıtımlı bant veya makaron kullanın. Montaj sonrası multimetre ile çıkış gerilimini ölçmeden cihaz bağlamayın. Ayrıca BMS üzerinde şarj ve deşarj aynı porttan yapılıyorsa şarj modülünün voltaj aralığını doğrulayın.
Powerbank Devresi Yapımında Sık Yapılan Hatalar
En yaygın hataların başında pil kutuplarının ters bağlanması gelir; bu durum modülün veya pilin kalıcı hasar görmesine neden olabilir. Seri bağlı hücrelerde kapasite eşleşmesi yapılmaması da dengeli çalışmayı engeller. Bir diğer hata ise 3S BMS çıkışına boost dönüştürücü bağlamaktır; yukarıda açıklandığı gibi 3S sistemde düşürücü dönüştürücü şarttır. Ayrıca BMS'in sürekli akım değerinin altında kalacak şekilde yük planlaması yapılmalıdır.
Hiber Bilişim'den Doğru Modül ve Teknik Destek
Adana'da Hiber Bilişim, powerbank devresi yapımı için gerekli hazır modülleri, BMS kartlarını ve dönüştürücüleri kullanıcılara ulaştırır. Teknik destek ve doğru modül seçimi konusunda yardımcı olur. Özellikle hangi pil mimarisinin projenize uygun olduğunu netleştirmek için ürün açıklamalarını inceleyebilir veya ekiple iletişime geçebilirsiniz.
Powerbank devresi yapımı, doğru modül seçimi ve güvenli bağlantı teknikleriyle hem öğretici hem de kullanışlı bir elektronik projesidir. Hazır çift USB modül hızlı bir başlangıç sunarken, 3S BMS ve uygun dönüştürücü ile özel tasarım yapmak mümkündür. Önemli olan pil yapısına göre boost veya buck dönüştürücüyü doğru seçmek, BMS koruma devresini atlamamak ve bağlantıları kontrollü yapmaktır. Hiber Bilişim'in Adana'daki ürün çeşidi, bu projeyi güvenle hayata geçirmeniz için iyi bir başlangıç noktasıdır.
Powerbank devresi yapımı için ihtiyacınız olan modülü seçin; doğru bileşenler ve teknik destek için Hiber Bilişim'e hemen ulaşın.
