Birden fazla direnci seri ya da paralel bağladığınızda oluşan toplam (eşdeğer) direnci yukarıdaki araçla hesaplayabilirsiniz. Değerleri 4.7k, 220 ya da 1M gibi yazmanız yeterli; en fazla 10 direnç ekleyebilirsiniz.

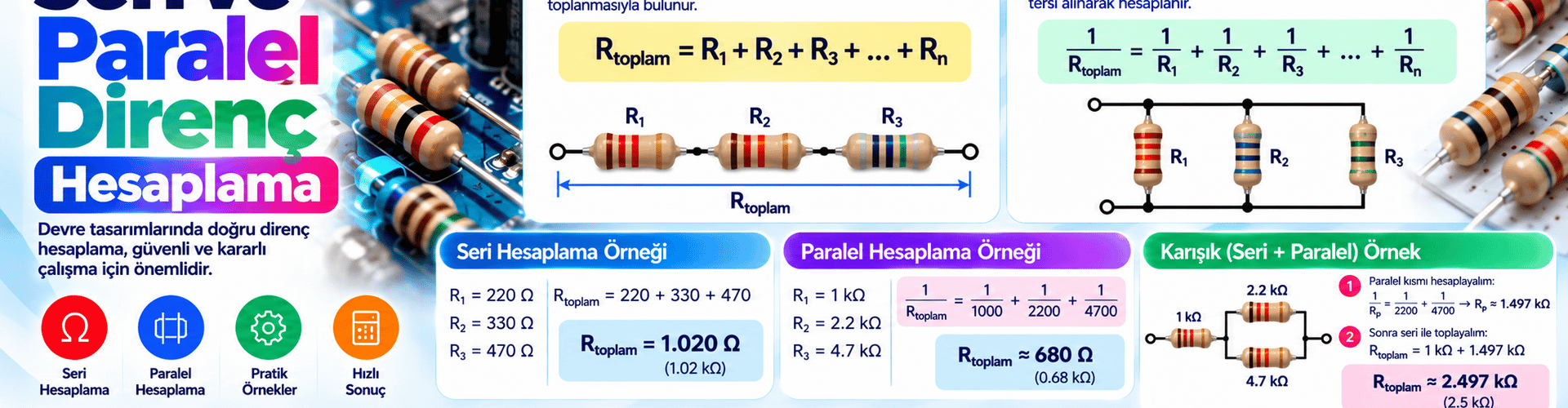

Seri Direnç Hesabı
Seri bağlı dirençlerden aynı akım geçer; toplam direnç değerlerin toplamıdır:
Rtoplam = R1 + R2 + R3 + …
Örnek: 1 kΩ + 2,2 kΩ + 4,7 kΩ = 7,9 kΩ.
Paralel Direnç Hesabı
Paralel bağlı dirençlerin üzerinde aynı gerilim vardır; toplam direnç en küçük dirençten de küçüktür:
1 / Rtoplam = 1/R1 + 1/R2 + 1/R3 + …
İki direnç için kısa yol: R = (R1 × R2) / (R1 + R2). Örnek: 1 kΩ ∥ 1 kΩ = 500 Ω; 1 kΩ ∥ 2,2 kΩ ≈ 687,5 Ω.
Ne Zaman Hangisi?
- Elinizde olmayan daha büyük bir değer için dirençleri seri bağlayın.
- Daha küçük bir değer ya da daha yüksek güç taşıma kapasitesi için paralel bağlayın: aynı değerdeki iki direnç paralelde yarı değeri ve iki kat güç kapasitesini verir.
