Kondansatör kodlarını (104, 473J, 2A104K) pF, nF ve µF değerine çevirin; değerden koda dönüştürün. Tolerans ve gerilim kodu tablolarıyla.
Ne yazıkki bir çok elektronik malzemede olduğu gibi kondansatörlerin de değerleri şemalarda ki gibi yazılmaz (genelde) mesela şemada 100nf yazar malzemeci üzerinde 0.1uf yazan kondansatör verir özellikle elektroniğe yeni başlayanlar için bu tip şeyler çok kafa karıştırır aşağıda ki kondansatör çevirim tablosu yeni başlayanların işine yarayacaktır.
Kondansatör Kodu Nasıl Okunur?
Seramik ve polyester kondansatörlerde değer genellikle 3 haneli kodla yazılır: ilk iki rakam değer, üçüncü rakam eklenecek sıfır sayısıdır ve sonuç pikofarad (pF) cinsindendir.
- 104 = 10 + 0000 = 100.000 pF = 100 nF = 0,1 µF
- 473 = 47.000 pF = 47 nF
- 222 = 2.200 pF = 2,2 nF
- 22 (iki hane) = 22 pF
Kodun sonundaki harf toleransı (ör. 473J = %5), başındaki harf-rakam ikilisi çalışma gerilimini (ör. 2A104 = 100 V) gösterir. 4n7 gibi gösterimlerde harf ondalık ayırıcıdır: 4n7 = 4,7 nF.

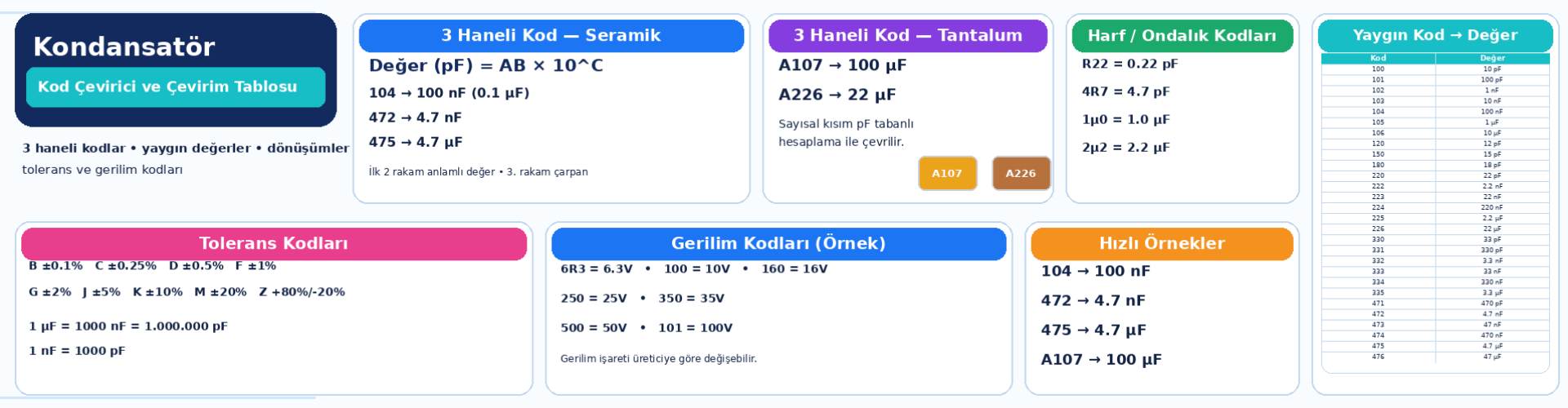

Kondansatör Çevirim Tablosu
| Kod |
pF |
nF |
µF |
| 101 |
100 pF |
0,1 nF |
0,0001 µF |
| 151 |
150 pF |
0,15 nF |
0,00015 µF |
| 221 |
220 pF |
0,22 nF |
0,00022 µF |
| 331 |
330 pF |
0,33 nF |
0,00033 µF |
| 471 |
470 pF |
0,47 nF |
0,00047 µF |
| 681 |
680 pF |
0,68 nF |
0,00068 µF |
| 102 |
1.000 pF |
1 nF |
0,001 µF |
| 152 |
1.500 pF |
1,5 nF |
0,0015 µF |
| 222 |
2.200 pF |
2,2 nF |
0,0022 µF |
| 332 |
3.300 pF |
3,3 nF |
0,0033 µF |
| 472 |
4.700 pF |
4,7 nF |
0,0047 µF |
| 682 |
6.800 pF |
6,8 nF |
0,0068 µF |
| 103 |
10.000 pF |
10 nF |
0,01 µF |
| 153 |
15.000 pF |
15 nF |
0,015 µF |
| 223 |
22.000 pF |
22 nF |
0,022 µF |
| 333 |
33.000 pF |
33 nF |
0,033 µF |
| 473 |
47.000 pF |
47 nF |
0,047 µF |
| 683 |
68.000 pF |
68 nF |
0,068 µF |
| 104 |
100.000 pF |
100 nF |
0,1 µF |
| 154 |
150.000 pF |
150 nF |
0,15 µF |
| 224 |
220.000 pF |
220 nF |
0,22 µF |
| 334 |
330.000 pF |
330 nF |
0,33 µF |
| 474 |
470.000 pF |
470 nF |
0,47 µF |
| 684 |
680.000 pF |
680 nF |
0,68 µF |
| 105 |
1.000.000 pF |
1.000 nF |
1 µF |
Tolerans Harfleri
| Harf |
Tolerans |
| B |
±0,1 pF |
| C |
±0,25 pF |
| D |
±0,5 pF |
| F |
±%1 |
| G |
±%2 |
| J |
±%5 |
| K |
±%10 |
| M |
±%20 |
| Z |
+%80 / −%20 |
Gerilim Kodları
| Kod |
Gerilim |
| 0J |
6,3 V |
| 1A |
10 V |
| 1C |
16 V |
| 1E |
25 V |
| 1V |
35 V |
| 1H |
50 V |
| 1J |
63 V |
| 2A |
100 V |
| 2D |
200 V |
| 2E |
250 V |
| 2G |
400 V |
| 2J |
630 V |
| 3A |
1000 V |
Kondansatör Kodu Nasıl Okunur?
Seramik ve polyester kondansatörlerde değer genellikle 3 haneli kodla yazılır: ilk iki rakam değer, üçüncü rakam eklenecek sıfır sayısıdır ve sonuç pikofarad (pF) cinsindendir.
- 104 = 10 + 0000 = 100.000 pF = 100 nF = 0,1 µF
- 473 = 47.000 pF = 47 nF
- 222 = 2.200 pF = 2,2 nF
- 22 (iki hane) = 22 pF
Kodun sonundaki harf toleransı (ör. 473J = %5), başındaki harf-rakam ikilisi çalışma gerilimini (ör. 2A104 = 100 V) gösterir. 4n7 gibi gösterimlerde harf ondalık ayırıcıdır: 4n7 = 4,7 nF.
Kondansatör Çevirim Tablosu
| Kod | pF | nF | µF |
|---|
| 101 | 100 pF | 0,1 nF | 0,0001 µF |
| 151 | 150 pF | 0,15 nF | 0,00015 µF |
| 221 | 220 pF | 0,22 nF | 0,00022 µF |
| 331 | 330 pF | 0,33 nF | 0,00033 µF |
| 471 | 470 pF | 0,47 nF | 0,00047 µF |
| 681 | 680 pF | 0,68 nF | 0,00068 µF |
| 102 | 1.000 pF | 1 nF | 0,001 µF |
| 152 | 1.500 pF | 1,5 nF | 0,0015 µF |
| 222 | 2.200 pF | 2,2 nF | 0,0022 µF |
| 332 | 3.300 pF | 3,3 nF | 0,0033 µF |
| 472 | 4.700 pF | 4,7 nF | 0,0047 µF |
| 682 | 6.800 pF | 6,8 nF | 0,0068 µF |
| 103 | 10.000 pF | 10 nF | 0,01 µF |
| 153 | 15.000 pF | 15 nF | 0,015 µF |
| 223 | 22.000 pF | 22 nF | 0,022 µF |
| 333 | 33.000 pF | 33 nF | 0,033 µF |
| 473 | 47.000 pF | 47 nF | 0,047 µF |
| 683 | 68.000 pF | 68 nF | 0,068 µF |
| 104 | 100.000 pF | 100 nF | 0,1 µF |
| 154 | 150.000 pF | 150 nF | 0,15 µF |
| 224 | 220.000 pF | 220 nF | 0,22 µF |
| 334 | 330.000 pF | 330 nF | 0,33 µF |
| 474 | 470.000 pF | 470 nF | 0,47 µF |
| 684 | 680.000 pF | 680 nF | 0,68 µF |
| 105 | 1.000.000 pF | 1.000 nF | 1 µF |
Tolerans Harfleri
| Harf | Tolerans |
|---|
| B | ±0,1 pF |
| C | ±0,25 pF |
| D | ±0,5 pF |
| F | ±%1 |
| G | ±%2 |
| J | ±%5 |
| K | ±%10 |
| M | ±%20 |
| Z | +%80 / −%20 |
Gerilim Kodları
| Kod | Gerilim |
|---|
| 0J | 6,3 V |
| 1A | 10 V |
| 1C | 16 V |
| 1E | 25 V |
| 1V | 35 V |
| 1H | 50 V |
| 1J | 63 V |
| 2A | 100 V |
| 2D | 200 V |
| 2E | 250 V |
| 2G | 400 V |
| 2J | 630 V |
| 3A | 1000 V |
Kondansatör Kodu Nasıl Okunur?
Seramik ve polyester kondansatörlerde değer genellikle 3 haneli kodla yazılır: ilk iki rakam değer, üçüncü rakam eklenecek sıfır sayısıdır ve sonuç pikofarad (pF) cinsindendir.
- 104 = 10 + 0000 = 100.000 pF = 100 nF = 0,1 µF
- 473 = 47.000 pF = 47 nF
- 222 = 2.200 pF = 2,2 nF
- 22 (iki hane) = 22 pF
Kodun sonundaki harf toleransı (ör. 473J = %5), başındaki harf-rakam ikilisi çalışma gerilimini (ör. 2A104 = 100 V) gösterir. 4n7 gibi gösterimlerde harf ondalık ayırıcıdır: 4n7 = 4,7 nF.
Kondansatör Çevirim Tablosu
| Kod | pF | nF | µF |
|---|
| 101 | 100 pF | 0,1 nF | 0,0001 µF |
| 151 | 150 pF | 0,15 nF | 0,00015 µF |
| 221 | 220 pF | 0,22 nF | 0,00022 µF |
| 331 | 330 pF | 0,33 nF | 0,00033 µF |
| 471 | 470 pF | 0,47 nF | 0,00047 µF |
| 681 | 680 pF | 0,68 nF | 0,00068 µF |
| 102 | 1.000 pF | 1 nF | 0,001 µF |
| 152 | 1.500 pF | 1,5 nF | 0,0015 µF |
| 222 | 2.200 pF | 2,2 nF | 0,0022 µF |
| 332 | 3.300 pF | 3,3 nF | 0,0033 µF |
| 472 | 4.700 pF | 4,7 nF | 0,0047 µF |
| 682 | 6.800 pF | 6,8 nF | 0,0068 µF |
| 103 | 10.000 pF | 10 nF | 0,01 µF |
| 153 | 15.000 pF | 15 nF | 0,015 µF |
| 223 | 22.000 pF | 22 nF | 0,022 µF |
| 333 | 33.000 pF | 33 nF | 0,033 µF |
| 473 | 47.000 pF | 47 nF | 0,047 µF |
| 683 | 68.000 pF | 68 nF | 0,068 µF |
| 104 | 100.000 pF | 100 nF | 0,1 µF |
| 154 | 150.000 pF | 150 nF | 0,15 µF |
| 224 | 220.000 pF | 220 nF | 0,22 µF |
| 334 | 330.000 pF | 330 nF | 0,33 µF |
| 474 | 470.000 pF | 470 nF | 0,47 µF |
| 684 | 680.000 pF | 680 nF | 0,68 µF |
| 105 | 1.000.000 pF | 1.000 nF | 1 µF |
Tolerans Harfleri
| Harf | Tolerans |
|---|
| B | ±0,1 pF |
| C | ±0,25 pF |
| D | ±0,5 pF |
| F | ±%1 |
| G | ±%2 |
| J | ±%5 |
| K | ±%10 |
| M | ±%20 |
| Z | +%80 / −%20 |
Gerilim Kodları
| Kod | Gerilim |
|---|
| 0J | 6,3 V |
| 1A | 10 V |
| 1C | 16 V |
| 1E | 25 V |
| 1V | 35 V |
| 1H | 50 V |
| 1J | 63 V |
| 2A | 100 V |
| 2D | 200 V |
| 2E | 250 V |
| 2G | 400 V |
| 2J | 630 V |
| 3A | 1000 V |
Kondansatör Kodu Nasıl Okunur?
Seramik ve polyester kondansatörlerde değer genellikle 3 haneli kodla yazılır: ilk iki rakam değer, üçüncü rakam eklenecek sıfır sayısıdır ve sonuç pikofarad (pF) cinsindendir.
- 104 = 10 + 0000 = 100.000 pF = 100 nF = 0,1 µF
- 473 = 47.000 pF = 47 nF
- 222 = 2.200 pF = 2,2 nF
- 22 (iki hane) = 22 pF
Kodun sonundaki harf toleransı (ör. 473J = %5), başındaki harf-rakam ikilisi çalışma gerilimini (ör. 2A104 = 100 V) gösterir. 4n7 gibi gösterimlerde harf ondalık ayırıcıdır: 4n7 = 4,7 nF.
Kondansatör Çevirim Tablosu
| Kod | pF | nF | µF |
|---|
| 101 | 100 pF | 0,1 nF | 0,0001 µF |
| 151 | 150 pF | 0,15 nF | 0,00015 µF |
| 221 | 220 pF | 0,22 nF | 0,00022 µF |
| 331 | 330 pF | 0,33 nF | 0,00033 µF |
| 471 | 470 pF | 0,47 nF | 0,00047 µF |
| 681 | 680 pF | 0,68 nF | 0,00068 µF |
| 102 | 1.000 pF | 1 nF | 0,001 µF |
| 152 | 1.500 pF | 1,5 nF | 0,0015 µF |
| 222 | 2.200 pF | 2,2 nF | 0,0022 µF |
| 332 | 3.300 pF | 3,3 nF | 0,0033 µF |
| 472 | 4.700 pF | 4,7 nF | 0,0047 µF |
| 682 | 6.800 pF | 6,8 nF | 0,0068 µF |
| 103 | 10.000 pF | 10 nF | 0,01 µF |
| 153 | 15.000 pF | 15 nF | 0,015 µF |
| 223 | 22.000 pF | 22 nF | 0,022 µF |
| 333 | 33.000 pF | 33 nF | 0,033 µF |
| 473 | 47.000 pF | 47 nF | 0,047 µF |
| 683 | 68.000 pF | 68 nF | 0,068 µF |
| 104 | 100.000 pF | 100 nF | 0,1 µF |
| 154 | 150.000 pF | 150 nF | 0,15 µF |
| 224 | 220.000 pF | 220 nF | 0,22 µF |
| 334 | 330.000 pF | 330 nF | 0,33 µF |
| 474 | 470.000 pF | 470 nF | 0,47 µF |
| 684 | 680.000 pF | 680 nF | 0,68 µF |
| 105 | 1.000.000 pF | 1.000 nF | 1 µF |
Tolerans Harfleri
| Harf | Tolerans |
|---|
| B | ±0,1 pF |
| C | ±0,25 pF |
| D | ±0,5 pF |
| F | ±%1 |
| G | ±%2 |
| J | ±%5 |
| K | ±%10 |
| M | ±%20 |
| Z | +%80 / −%20 |
Gerilim Kodları
| Kod | Gerilim |
|---|
| 0J | 6,3 V |
| 1A | 10 V |
| 1C | 16 V |
| 1E | 25 V |
| 1V | 35 V |
| 1H | 50 V |
| 1J | 63 V |
| 2A | 100 V |
| 2D | 200 V |
| 2E | 250 V |
| 2G | 400 V |
| 2J | 630 V |
| 3A | 1000 V |
