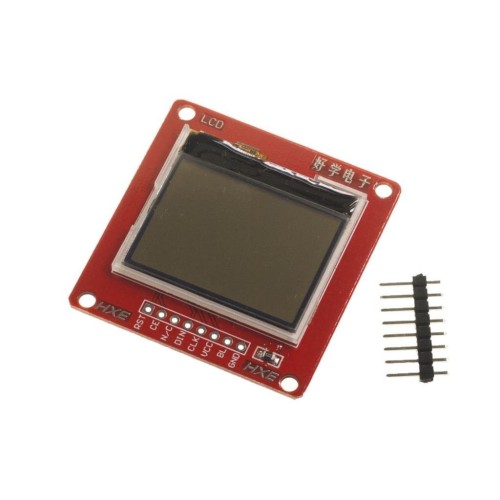

Nokia 5110 Ekranı 84x48 Grafik Lcd

84x84 çözünürlüğünde bir grafik lcd ekrandır. Genel olarak 5110 ekranı olarak bilinir. Bir çok uygulamada kullanıldığı için internet ortamında örnekleri bolca bulunabilir. Seri arayüzü sayesinde fazla veri kablosu gerektirmez. Böylece kullandığınız geliştirme kartının giriş çıkış pinlerinin daha az kısmını kullanırsınız. Düşük enerji tüketimine sahiptir. Yaklaşık 200uA den daha düşük akım tüketim değerlerine sahiptir.

Özellikler:
    Besleme voltajı: 2.7V-3.3V  arası tavsiye edilir , 5V ile de çalışabilir.
    Veri gönderim voltajı: 2.7-5V
    Arka ışık besleme voltajı: 3.3V
    84x84 çözünürlük
    Modül boyutu: 43.6mm x 43.1mm
    Montaj delik çapı: 2mm
    Dahili Arka Işık,
    Ortak MCU kontrolü ile kolay iletişim
    Arayüz: DPI seri bağlantı
    Çalışma akımı: <5mA (Arka ışık kapalı), <20mA (Arka ışık açık)
    Çalışma sıcaklığı: 0 ila 50 derece santigrat
    Depolama sıcaklığı: -10 ila 70 derece santigrat


Pin açıklamalrı:
    VCC: 2.7 ila 3.3V
    GND: Zemin
    SCE: Yonga etkinleştirme (Aktif Düşük)
    RES: Sıfırla (Etkin Düşük)
    D / C: Veri / Komut seçimi Düşük Yazma komutu, Yüksek Yazma verileri.
    SDIN: Seri giriş
    SCLK: Saat girişi
    LED: Aktif Yüksek 2.7 - 3.2V

Paket İçeriği:
    1 Adet Nokia 5110 Ekranı - 84x48 Grafik LCD  (Kırmızı Veya Mavi)
