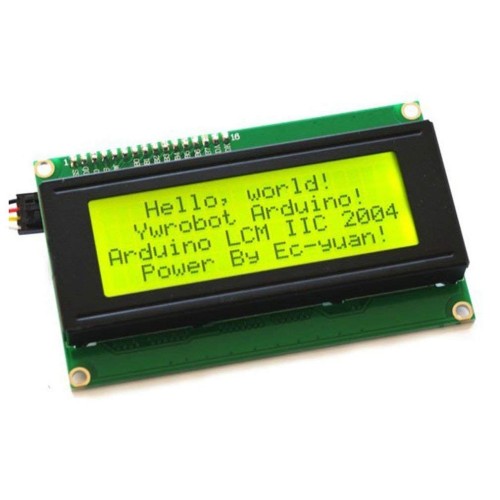

20×4 Yeşil LCD IIC/I2C Dönüştürücü
- Ürün Kodu:
- 2018-000-829
- Stok Durumu:
- 10
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
20x4 (20 sütun, 4 satır) karakterli bu Yeşil üzerine beyaz LCD, Arduino veya farklı mikrodenetleyici kartları ile daha rahat bir kullanım için LCD I2C dönüştürücü kartı yer almaktadır. Bu sayede seri LCD olarak kullanılabilmektedir.
2 kablo üzerinden mikrodenetleyicilerle kullanılabilindiği için pin tasarrufu sağlar.LCD arka ışığı dönüştürücü kart üzerinde yer alan jumper sayesinde istenirse açık, istenirse kapalı duruma alınabilinmektedir. Kart üzerinde yer alan potansiyometre sayesinde de kontrast ayarı yapılabilmektedir.
Özellikler:
4 satır X 20 karakter görüntüler Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Boyutları 58x30x8mm'dir
LCD arka fon ışığı olmadan 4mA akım çekmektedir.
Back Lighting özelliğine sahiptir.
+5V iile çalışmaktadır.
Arduino veya farklı mikrodenetleyeciler ile kullanılabilir.
Paket içeriği:
1 Adet 20x4 LCD Ekran Yeşil Aydınlatma
| Pin No. | Sembol | TANIM |
|---|---|---|
| 1 | VSS | Ground |
| 2 | VDD | Power supply for logic |
| 3 | VO | Contrast Adjustment |
| 4 | RS | Data/ Instruction select signal |
| 5 | R/W | Read/Write select signal |
| 6 | E | Enable signal |
| 7~14 | DB0~DB7 | Data bus line |
| 15 | A | Power supply for B/L + |
| 16 | K | Power supply for B/L - |
