1.3" 128x64 Beyaz OLED Grafik Ekran Modülü
- Ürün Kodu:
- 2018-2-674
- Stok Durumu:
- 10
10,00 ₺
Havale / EFT ile
%5 indirimli
9,50 ₺
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı

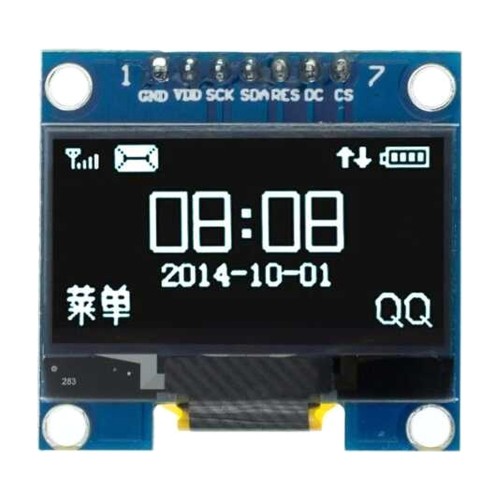

1.3 128x64 Beyaz OLED Ekran Modülü
1.3 inç GME12864-80 OLED ekran; 128×64 piksel çözünürlüğü, yüksek kontrastlı beyaz görüntüsü ve SH1106 sürücü entegresiyle öne çıkar. I2C ve SPI haberleşme seçeneklerini destekleyerek Arduino, ESP32, ESP8266, STM32 ve Raspberry Pi gibi platformlarla kolayca kullanılabilir. Arka aydınlatmaya ihtiyaç duymayan OLED teknolojisi sayesinde düşük güç tüketimi ve geniş görüş açısı sunar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ekran Boyutu | 1.3" OLED |
| Çözünürlük | 128 × 64 piksel |
| Renk | Beyaz |
| Sürücü Entegresi | SH1106 |
| Haberleşme | I2C veya SPI (modele göre) |
| Çalışma Voltajı | 3.3V – 5V |
| Güç Tüketimi | Çok düşük |
| Boyut Yapısı | Kompakt PCB |
| Görüş Açısı | Geniş OLED açısı |
Paket İçeriği
Kutu içerisinde 1 adet 1.3" 128x64 Beyaz OLED Ekran Modülü bulunur.
Pin Bağlantıları
Tipik I2C ve SPI konfigürasyonları için pin açıklamaları:
| Pin | Açıklama |
|---|---|
| VCC | Güç girişi (3.3V – 5V) |
| GND | Toprak |
| SCL / SCK | Saat hattı |
| SDA / MOSI | Veri hattı |
| RES | Reset |
| DC | Komut / Veri seçimi (SPI) |
| CS | Chip Select (SPI) |
ESP32 ile I2C Bağlantısı
| OLED Pin | ESP32 Pin |
|---|---|
| VCC | 3.3V |
| GND | GND |
| SCL | GPIO 22 |
| SDA | GPIO 21 |
Arduino UNO ile I2C Bağlantısı
| OLED Pin | Arduino UNO Pin |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | A5 |
| SDA | A4 |
SPI Bağlantı Örneği
| OLED Pin | Arduino UNO | ESP32 |
|---|---|---|
| VCC | 5V | 3.3V |
| GND | GND | GND |
| SCL (CLK) | D13 | GPIO 18 |
| SDA (MOSI) | D11 | GPIO 23 |
| DC | D9 | GPIO 17 |
| RES | D8 | GPIO 4 |
| CS | D10 | GPIO 5 |
Paket içerigi: 1X 1.3" 128x64 Beyaz OLED Grafik Ekran Modülü
