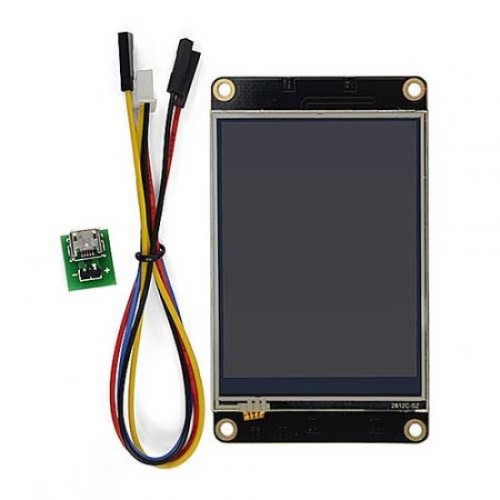

Nextion 2.8 Inch Dokunmatik TFT LCD Ekran

Nextion Enhanced NX3224K028, 16MB Flash veri depolama alanı, 1024 baytlık EEPROM, 3584 byte RAM ile güçlü 2.8 '' HMI TFT ekran. GPIO desteklenirken artık dış aygıtları kontrol etmek için Nextion'u kullanabilirsiniz.

Nextion, bir insan ve bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir Dikişsiz İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Nextion, donanım bölümü (bir dizi TFT panosu) ve yazılım bölümü (Nextion editörü) içerir. Nextion TFT kartı, iletişim kurmak için yalnızca bir seri bağlantı noktası kullanır. Kablolamanın zorluğundan kaçınmanızı sağlar. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadıklarını ancak yetersiz sonuçlar aldığını fark ettik. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlama işlemlerinde daha az zaman harcamanızı sağlar ve bu da geliştirme iş yüklerinizin% 99'unu azaltır. Bu WYSIWYG düzenleyicisinin yardımıyla, bir GUI tasarlamak birer kek parçasıdır. Nextion ailesi HMI'yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

Not: Elektrik kaynağının yeterli olup olmadığını test etmeniz için küçük bir güç kaynağı test kartı ve bir tel var. Nasıl kullanılacağı aşağıda resimde görülebilir.

Ekran Özellikleri:
    Dahili RTC'yi destekler
    GPIO'yu Destekler
    SD Kart arayüzü: maksimum max 32G Micro TF / SD kartı (FAT32 dosya formatı) destekler
    Flash veri depolama alanı: 16MB
    EEPROM: 1024 bayt
    RAM: 3584 bayt
    Komut tamponu: 1024 bayt
    Renk: 65K (65536) renk
    Çözünürlük: 320 × 240 piksel
    Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1

Tanım:
    Görme Alanı: 48.96mm (L) × 36.72mm (W)
    Yerleşim büyüklüğü: 74.4 (L) x 42.72 (W) x 5.8 (H)
    Dokunma türü: Dirençli
    Arka ışık: LED
    Arka ışık ömrü (Ortalama):> 30.000 Saat
    Net Ağırlık: 25.8 g
    Önerilen güç kaynağı: 5V 500mA DC

Paket içeriği:
    1 × 2.8 inch Nextion Gelştirilmiş HMI Ekran
    1 × güç kaynağı test kartı
    1 × 4 pinli koru kablo
