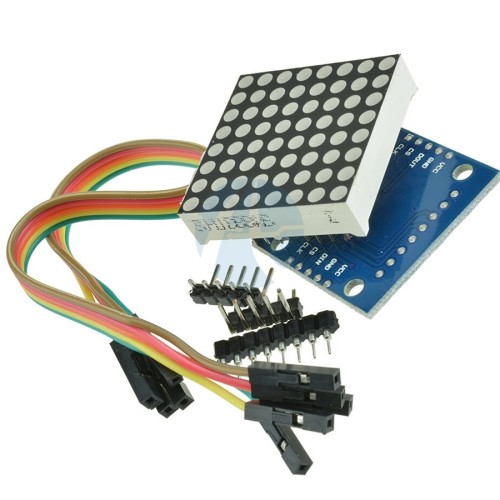

MAX7219 - 8X8 (Kırmızı) Dot Matrix Kartı
- Ürün Kodu:
- 2018-1-417
- Stok Durumu:
- 10
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
MAX7219, mikrokontrolcü projelerinde ortak katot LED paneller, 7-parçalı göstergeler, seviye göstergeleri gibi birimleri sürmek için kullanılan SPI kanalına sahip entegredir. Kart üzerinde MAX7219 entegresi ve 8x8 dot matris LED gösterge bulunmaktadır. Pin headerlarını lehimleyerek peş peşe ekleyebilirsiniz.
Özellikler:
8x8 ortak katot gösterge
Çalışma Voltajı: 5V
Boyutlar: 32mm x 32mm x 13mm
4 adet 3mm genişliğinde montaj vidası yuvası
Bağlantı pinleri: VCC, GND, DIN, CS, CLK
Bağlantı şekli
MAX7219 VCC pin > Arduino 5V pin
MAX7219 GND pin > Arduino GND pin
MAX7219 DIN pin > Arduino pin 2
MAX7219 CS pin > Arduino pin 3
MAX7219 CLOCK pin > Arduino pin 4
Paket içeriği:
1 Adet MAX7219 - 8X8 Dot Matrix Kartı
1 Adet 8x8 Dot Matrix Ekran
1 Adet 1x5 Eğik Header(Erkek)
1 Adet 1x5 Düz Header(Erkek)
