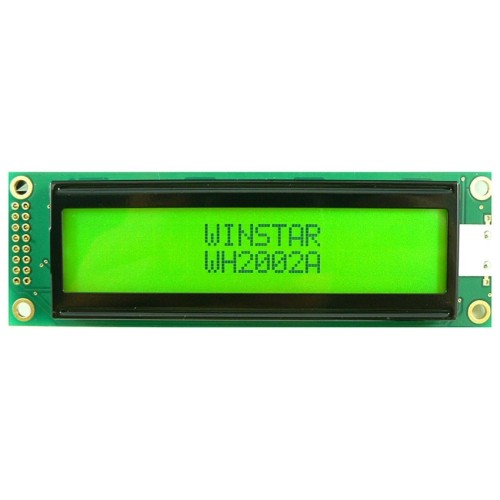

2x20 Lcd Ekran Yeşil-LC2023 Pin
- Ürün Kodu:
- 2018-2-086
- Stok Durumu:
- 10
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
| Pin Numarası | Pin Adı | Açıklama |
|---|---|---|
| 1 | GND | Topraklama pini |
| 2 | VCC | 5V güç pini |
| 3 | LED+ | Arka aydınlatma pozitif pini |
| 4 | LED- | Arka aydınlatma negatif pini |
| 5 | DB0 | Veri pini 0 |
| 6 | DB1 | Veri pini 1 |
| 7 | DB2 | Veri pini 2 |
| 8 | DB3 | Veri pini 3 |
| 9 | DB4 | Veri pini 4 |
| 10 | DB5 | Veri pini 5 |
| 11 | DB6 | Veri pini 6 |
| 12 | DB7 | Veri pini 7 |
| 13 | E | Etkinleştirme pini |
| 14 | RS | Kayıt seçme pini |
| 15 | RW | Okuma/yazma pini |
| 16 | CS | Çip seçme pini |
Teknik Detaylar
- Ekran boyutu: 2x20 karakter
- Karakter boyutu: 5x8 piksel
- Çözünürlük: 160x128 piksel
- Görüntüleme açısı: 160 derece
- Kontrast oranı: 1000:1
- Arka aydınlatma rengi: Yeşil
- Çalışma voltajı: 5V
- Çalışma sıcaklığı: -20°C ~ 70°C
- Depolama sıcaklığı: -30°C ~ 80°C
- Boyutlar: 60 x 25 x 2.5 mm
Kullanım
2x20 Lcd Ekran Yeşil-LC2023, bir mikrodenetleyici kullanılarak kontrol edilebilir. Mikrodenetleyici, veri pimlerini (DB0-DB7), etkinleştirme (E), kayıt seçme (RS) ve okuma/yazma (RW) pimlerini kullanarak ekrana veri gönderir ve alır.
Ekrana veri göndermek için öncelikle RS pini yüksek seviyeye çekilmelidir. Bu, mikrodenetleyicinin veri pimlerindeki verileri ekrana gönderilecek karakterler olarak yorumlayacağını belirtir. Ardından, E pini yüksek seviyeye çekilmeli ve veri pimlerindeki veriler mikrodenetleyici tarafından ekrana gönderilmelidir. E pini düşük seviyeye çekildiğinde, mikrodenetleyici veri pimlerindeki verileri ekranda görüntülenecek karakterler olarak yorumlar.
Ekrandan veri okumak için öncelikle RS pini düşük seviyeye çekilmelidir. Bu, mikrodenetleyicinin veri pimlerindeki verileri ekranda görüntülenen karakterlerin kodları olarak yorumlayacağını belirtir. Ardından, E pini yüksek seviyeye çekilmeli ve veri pimlerindeki veriler mikrodenetleyici tarafından ekrandan okunmalıdır. E pini düşük seviyeye çekildiğinde, mikrodenetleyici veri pimlerindeki verileri ekrandan okunan karakterlerin kodları olarak yorumlar.
Uygulamalar
2x20 Lcd Ekran Yeşil-LC2023, çeşitli uygulamalarda kullanılabilir. Örneğin, aşağıdakiler için kullanılabilir:
- Endüstriyel kontrol sistemleri
- Medikal cihazlar
- Ev aletleri
- Güvenlik sistemleri
- Eğitim araçları
- DIY projeleri
