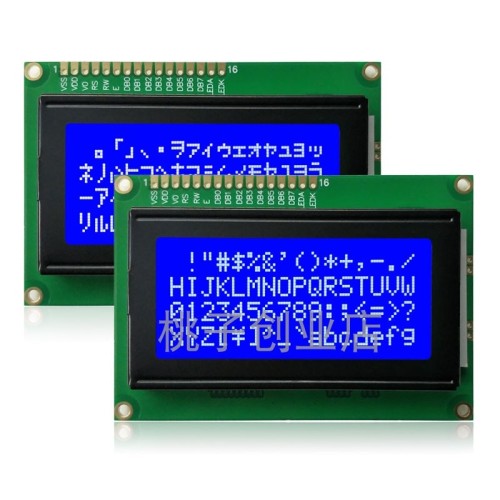

16x4 LCD Ekran 1604A Mavi Aydınlatmalı
- Ürün Kodu:
- 2018-000-474
- Stok Durumu:
- 10
10,00 ₺
Havale / EFT ile
%5 indirimli
9,50 ₺
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
LCD1604 (5V Blue Backlight) Projelerinizde kullanacağınız kaliteli bir ekrandır.Arka plan mavi, karakterler beyaz olup karakter LCD’dir.
Uygulamalarınızda verilerinizi anlık olarak görmeniz ölçümlerinizin doğruluğunu görmeniz için faydalı olacaktır.
Ekran 16 sütun 4 satırdan oluşur. Arduino projelerinin vazgeçilmez ürünüdür.
Özellikler:
- Ekran : 16x4
- Ekran Modu : TN/STN
- Arka Işık : LED/4.2VDC
- Çalışma Voltajı : 5V
- Arayüz : Paralel
- Dış çerçeve rengi: Siyah
- Ölçüler : 87x60x13.5
- Aktif alan 56.20x20.80mm
- Karakter boyutu 2.95x4.75mm
- Sürücü 1/16
- Arka ışık mavi
- Metin beyaz
- Çalışma sıcaklığı-20 ° ~ 70 °
- Karakter Set: ASCII
Paket İçerigi:
1 Adet 16x4 LCD Ekran 1604A Mavi Aydınlatmalı
Pin Dagılımı:
| PIN NO. | SYMBOL | DESCRIPTION | FUNCTION | |
| 1 | VSS | Ground | 0V (GND) | |
| 2 | VCC | Power Supply For Logic Circuit | +5V | |
| 3 | VEE | LCD Contrast Adjustment | ||
| 4 | RS | Instruction/Data Register Selection | RS = 0 : Instruction Register RS = 1 : Data Register |
|
| 5 | R/W | Read/Write Selection | R/W = 0 : Register Write R/W = 1 : Register Read |
|
| 6 | E | Enable Signal | ||
| 7 | DB0 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 8 | DB1 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 9 | DB2 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 10 | DB3 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 11 | DB4 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 12 | DB5 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 13 | DB6 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 14 | DB7 | Data Input/Output Lines | 8 BIT: DB0-DB7 | |
| 15 | LED+ | Supply Voltage For LED+ | +5V | |
| 16 | LED- |
|
0V |
