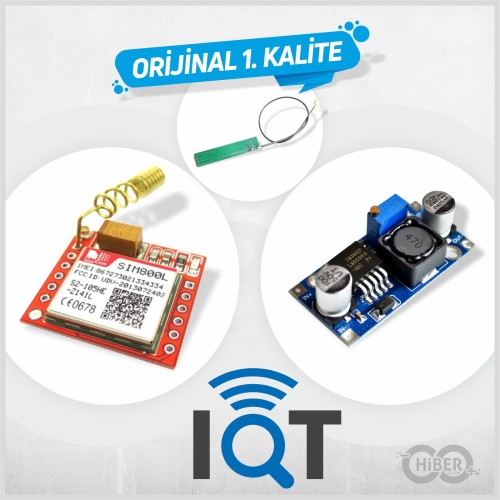

SiM800L GSM/GPRS Modül - IMEI kayıtlıdır

SIM800L, GPRS iletimi, SMS gönderip almayı ve sesli arama yapmayı ve almayı sağlayan minyatür bir hücresel modüldür. Düşük maliyetli ve az yer kaplayan ve dört bant frekans desteği, bu modülü uzun menzilli bağlantı gerektiren herhangi bir proje için mükemmel bir çözüm haline getirir. Güç modülünü bağladıktan sonra hücresel ağı arar ve otomatik olarak oturum açar.
Dahili LED bağlantı durumunu gösterir ( şebeke kapsama alanı yok - hızlı yanıp sönüyor, oturum açıldı - yavaş yanıp sönüyor).


Önemli Not:
Sim modül at komutlarıyla iletişim kuramamnız veya cevap olarak karekter vermesi durumunda  bu işlemleri sırayla Debug modda baud 115200  yaparak işlem sonunda arduino ve sim800 resetleyerek 9600 da kulana bilirsiniz. sim moduller standart  baud 115200 olarak gelmektedir bunu 9600 almanız gereke bilir

    1) ATE0
    2) AT+IPR=9600
    4) ATE0&W

    Tüm baud rate Çalışması için verilecek kod
    AT+IPR=0

Özellikler:
    Supply voltage: 3.8V - 4.2V
    Recommended supply voltage: 4V
    Power consumption:
        sleep mode < 2.0mA
        idle mode < 7.0mA
        GSM transmission (avg): 350 mA
        GSM transmission (peek): 2000mA
    Module size: 25 x 23 mm
    Interface: UART (max. 2.8V) and AT commands
    SIM card socket: microSIM (bottom side)
    Supported frequencies: Quad Band (850 / 950 / 1800 /1900 MHz)
    Antenna connector: IPX
    Status signaling: LED
    Working temperature range: -40 do + 85 ° C

Pin Dagılımı:
Pin (Sol):
    RING (not marked on PBC, first from top, square) - LOW state while receiving call
    DTR - sleep mode. Default in HIGH state (module in sleep mode, serial communication disabled). After setting it in LOW the module will wake up.
    MICP, MICN - microphone (P + / N -)
    SPKP, SPKN - speaker (P + / N -)

Pin (Sag):
    NET - antenna
    VCC - supply voltage
    RESET - reset
    RXD - serial communication
    TXD - serial communication
    GND - ground

Paket İçeriği:
     1 Adet SIM800L module (İMEİ KAYITLIDIR)
     1 Adet goldpin headers
     1 Adet 3dbi Pcb and Spiral antenna
