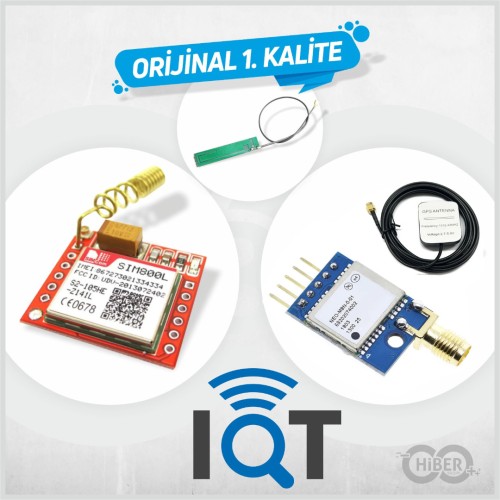

SiM800L Simcom GSM / Ublox Neo M8N GPS V2

Sim800l GSM profosyonel kulanıma yönelik olup orjinal ve lisanslı üründür.

Neo-m8n Mini Gps Modülü Arduino ile uyumlu çalışmaktadır. Bilindiği üzere GPS (Global Positioning System) bir Küresel Konumlama Sistemi'dir. Dünya üzerinde herhangi bir görüş hattında, 4 veya daha fazla uydusu ile her türlü hava koşullarında yer ve zaman bilgilerini sağlayan uzay tabanlı uydu navigasyon sistemidir.

Sim800l GSM Modül Teknik Özellikleri:
    Besleme gerilimi: 3,8V - 4,2V
    Önerilen besleme voltajı: 4V
    Güç tüketimi:
    Uyku modu <2.0mA
    Boş mod <7.0mA
    GSM iletimi (ortalama): 350 mA
    GSM iletimi (peek): 2000mA
    Modül boyutu: 25 x 23 mm
    Arayüz: UART (maks. 2.8V) ve AT komutları
    SIM kart soketi: microSIM (alt taraf)
    Desteklenen frekanslar: Dörtlü Bant (850/950/1800/1900 MHz)
    Anten bağlantısı: IPX
    Durum sinyali: LED
    Çalışma sıcaklığı aralığı: -40 ila + 85 ° C

Sim800l baud Ayarları:
    ATE0
    AT+IPR=9600 (Belirli Ayarla calışır)
    AT+IPR=0    (Tüm  baud larda çalır)
    ATE0&W


Sim800l Özellikler:
    Supply voltage: 3.8V - 4.2V
    Recommended supply voltage: 4V
    Power consumption:
    sleep mode < 2.0mA
    idle mode < 7.0mA
    GSM transmission (avg): 350 mA
    GSM transmission (peek): 2000mA
    Module size: 25 x 23 mm
    Interface: UART (max. 2.8V) and AT commands
    SIM card socket: microSIM (bottom side)
    Supported frequencies: Quad Band (850 / 950 / 1800 /1900 MHz)
    Antenna connector: IPX
    Status signaling: LED
    Working temperature range: -40 do + 85 ° C

Sim800l Pin Dağılımı:
    Pin (Sol):
    RING (not marked on PBC, first from top, square) - LOW state while receiving call
    DTR - sleep mode. Default in HIGH state (module in sleep mode, serial communication disabled). After setting it in LOW the module will wake up.
    MICP, MICN - microphone (P + / N -)
    SPKP, SPKN - speaker (P + / N -)

Sim800l Pin (Sag):
    NET - antenna
    VCC - supply voltage
    RESET - reset
    RXD - serial communication
    TXD - serial communication
    GND - ground


UBlox neo-m8n GPS Ürün özellikleri:
    Varsayılan çıkış baud hızı: 9600 (u-merkezi tarafından değiştirilebilir)
    Varsayılan çıkış frekansı: 1Hz (u-merkezi ile değiştirilebilir)
    Çıkış protokolü: nmea-0183
    Çıkış seviyesi: seri iletişim TTL seviyesi
    Uydular destekleyen: GPS uyduları, beidou uyduları, GLONASS uyduları
    (Varsayılan GPS + GLONASS uydu kombinasyonu ve GPS + beidou uydu veya GPS + GLONASS uydu kombinasyonu ayarlanabilir.)
    Çeşitli aktif antenlerle bağlanabilen IPEX ve SMA anten arayüzlerine sahiptir.
    Şarj edilebilir yedek pil ile donatılmış, güç kapalıyken efemeris verilerini geçici olarak tutabilir ve sıcak başlangıç konumlandırmasının hızını artırabilir.
    5V/ 3.3v voltaj ile uyumlu, çeşitli tek çipli mikro bilgisayar için uygun.


Paket içeriği:
    1 adet Sim800l (Pcb Anten dahil)
    1 adet UBlox neo-m8n GPS (Aktif Anten 3Metre dahil)
