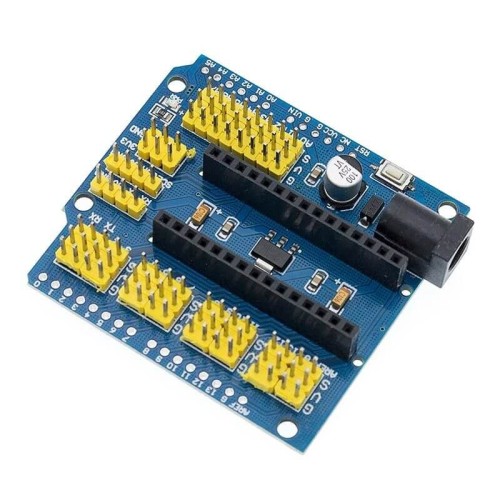

Nano 3.0 IO Proto Shield

Arduino Nano için tasarlanmış bu shield ile Arduino Nano'nun pinlerini standart shield yapısına sokarak daha rahat bir kullanım elde edebilirsiniz. Bu sayede standart Arduino Shield'lerini Nano ile beraber kullanabilirsiniz.

Sensör ve çeşitli giriş çıkış elemanlarını daha rahat bağlamak için tüm Arduino pinleri 3'lü pin formuna (GND-5V-Sinyal) sokulmuştur. Reset pini kart üzerine çekilmiş olup, diğer Arduino kartlarında olduğu gibi DC adaptör girişi 2.1 mm merkez pozitif giriş şekline getirilmiştir. 5V,3.3V ve GND güç pinleri de çoğaltılarak kart üzerine alınmıştır.

Nano Shield'in bir diğer özelliği de sadece Nano ile değil Uno, Mega ve Leonardo ile kullanılabilmesidir. Kartın etrafındaki pinler standart pin yapısındadır ve Stackable Headerlar lehimlenerek kart diğer Arduino'ların üzerine takılabilir ve kartın avantajlarından yararlanılabilir.

Özellikleri:
    Arduino Nano ile uyumlu olup, tüm pinleri standart shield yapısına sokar.
    Arduino Uno, Leonardo ve Mega ile beraber kullanılabilir.
    Sensör ve servo motorlar gibi çeşitli giriş çıkış birimlerini daha rahat kullanabilmeniz için pinler 3'lü hale getirilmiştir. Her pinin yanına toprak ve besleme pinleri yerleştirilmiştir.
    Reset pini kart üzerine çekilmiştir.
    7-12V arası besleme gerilimi için adaptör girişi kart üzerinde yer almaktadır.
    Kart boyutları: 58x59mm

Paket İçeriği:
    1 Adet Nano 3.0 IO Proto Shield
