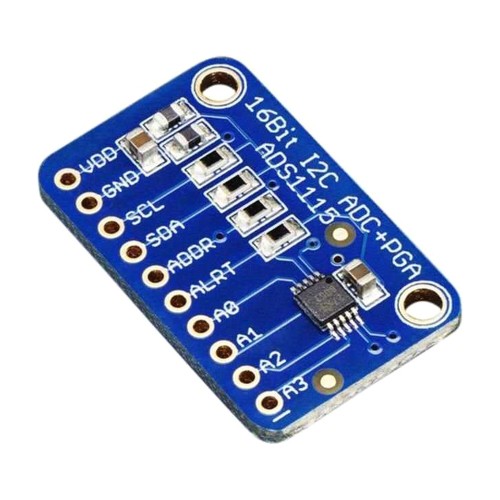

ADS1115 16-Bit 4-Kanal ADC Modülü
- Ürün Kodu:
- 2018-2-681
- Stok Durumu:
- 10
10,00 ₺
Havale / EFT ile
%5 indirimli
9,50 ₺
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
ADS1115 16-Bit 4-Kanal ADC Modülü (Texas Instruments)
ADS1115, Texas Instruments tarafından geliştirilmiş, 16-bit çözünürlüklü 4 kanallı bir ADC modülüdür. I2C arayüzü ile haberleşir; dahili PGA sayesinde çok düşük sinyal seviyelerini bile yüksek hassasiyetle ölçer. Arduino, ESP32, Raspberry Pi ve STM32 gibi mikrodenetleyicilerle doğrudan kullanıma uygundur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Texas Instruments |
| Model | ADS1115 |
| Çözünürlük | 16-bit |
| Kanal Sayısı | 4 (A0, A1, A2, A3) |
| Çalışma Voltajı | 2V – 5.5V |
| Arayüz | I2C |
| Örnekleme Hızı | 8 SPS – 860 SPS |
| PGA | ±6.144V – ±0.256V (ayarlanabilir) |
| Giriş Tipi | Single-ended veya diferansiyel |
| Adres Ayarı | ADDR pini ile 4 farklı I2C adresi |
| Akım Tüketimi | Çok düşük güç |
| Uygulamalar | Sensör okuma, yük hücresi, voltaj ölçümü, hassas analog girişler |
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VDD | Güç girişi (3.3V veya 5V) |
| GND | Toprak |
| SCL | I2C saat hattı |
| SDA | I2C veri hattı |
| ADDR | I2C adres seçimi |
| ALRT | Alarm / veri hazır pini (opsiyonel) |
| A0 | ADC Kanal 0 girişi |
| A1 | ADC Kanal 1 girişi |
| A2 | ADC Kanal 2 girişi |
| A3 | ADC Kanal 3 girişi |
Arduino UNO Bağlantısı
| ADS1115 Pin | Arduino UNO Pin |
|---|---|
| VDD | 5V |
| GND | GND |
| SCL | A5 |
| SDA | A4 |
| ADDR | GND (varsayılan adres 0x48) |
UNO için I2C pinleri: SDA = A4, SCL = A5.
ESP32 Bağlantısı
| ADS1115 Pin | ESP32 Pin |
|---|---|
| VDD | 3.3V |
| GND | GND |
| SCL | GPIO 22 |
| SDA | GPIO 21 |
| ADDR | GND (0x48 adresi) |
ESP32 I2C varsayılan pinleri: SDA = 21, SCL = 22.
Paket İçeriği
- 1 adet ADS1115 16-Bit 4-Kanal ADC Modülü
