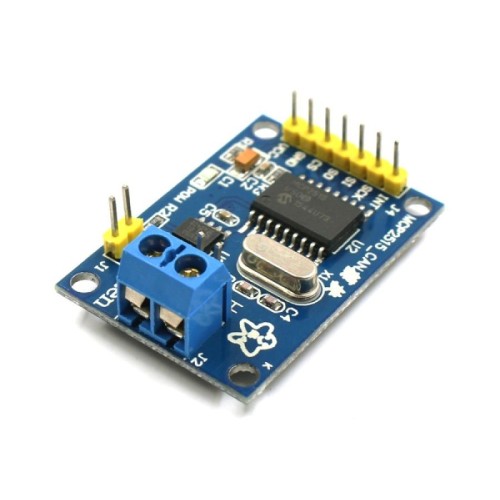

MCP2515 CANBUS-SPI Haberleşme Modülü

CAN-BUS; yüksek güvenilirliği, uzun haberleşme mesafesine  ve orta seviyeli iletim hızı özellikleri dolayısıyla yaygın kullanılan bir endüstriyel haberleşme protokolüdür. Genellikle otomativ sektöründe haberleşme için kullanılır. CAN-BUS Shield, Arduino kartlarını CAN hattına dahil edilmesini sağlayan bir karttır. Ayrıca birden çok Arduino kartının CAN hattı üzerinden de rahatlıkla haberleşmesine imkan sağlamaktadır. SPI arayüzlü MCP2515 CAN kontrolcü ve TJA1050 CAN transceiver temel alınarak yapılmıştır. OBD-II kütüphanesi ile birlikte rahatlıkla kullanılabilir.

Özellikler:
    CAN 2.0B protokolünü destekler, haberleşme hızı 1Mb / S
    Yüksek hızlı TJA1050 CAN transceiver entegresi kullanır
    Genişletilebilir CAN arayüz için SPI bağlantısı
    8 MHz kristal osilatör
    120 Ω terminal direnci
    Ölçüler : 40×28mm
    Çalışma Sıcaklığı:85 ℃ - 40 ℃


Pinout:
    VCC :5V power input pin
    GND : power ground pin
    CS : SPI SLAVE select pin (Active low)
    SO : SPI master input slave output lead
    SI : SPI master output slave input lead
    SCLK: SPI clock pin
    INT: MCP2515 interrupt pin

Paket İçerigi:
    1 Adet MCP2515 CANBUS-SPI Haberleşme Modülü
