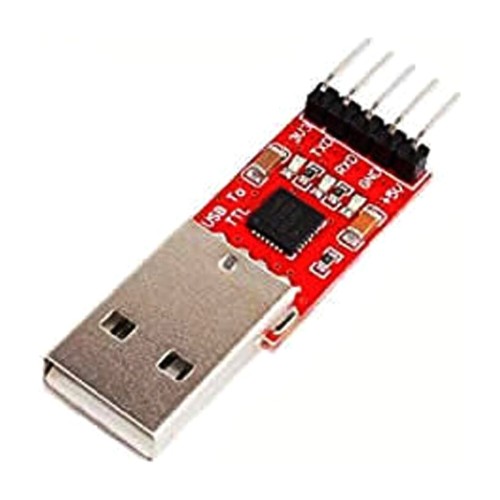

CP2102 USB–TTL UART Dönüştürücü Modül
- Ürün Kodu:
- 2018-2-686
- Stok Durumu:
- 10
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
CP2102 USB – TTL UART dönüştürücü modülü, Silicon Labs CP2102 çip setini kullanarak bilgisayarlar ile mikrodenetleyici tabanlı kartlar arasında seri haberleşme kurar. Windows, macOS ve Linux ile kutudan çıkar çıkmaz uyumlu çalışan kararlı sürücüleri sayesinde programlama ve debug işlemlerinde yaygın olarak tercih edilir. Seçilebilir 3.3V/5V çıkışı ile Arduino, ESP8266, ESP32, STM32 gibi pek çok platformla uyumludur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çipset | Silicon Labs CP2102 |
| Haberleşme | USB → TTL UART |
| Çalışma Voltajı | 3.3V / 5V seçilebilir |
| Arayüz | TX, RX, GND, 3.3V, 5V |
| USB Tipi | USB Tip-A |
| Baud Rate | 300 bps – 1 Mbps |
| Sürücü Uyumluluğu | Windows, macOS, Linux |
| Koruma | Dahili akım koruma devresi |
| Kullanım Alanları | Programlama, debug, UART haberleşme |
Pin Bağlantıları
Modül üzerinde standart olarak şu pinler bulunur:
| Pin | Açıklama |
|---|---|
| 5V | 5V çıkış |
| 3.3V | 3.3V çıkış |
| GND | Toprak |
| TXD | Modülün veri gönderdiği pin |
| RXD | Modülün veri aldığı pin |
| DTR / RTS | (Bazı modellerde) Otomatik reset/programlama kontrolü |
Bağlantı yapılırken TXD pini hedef kartın RXD'sine, RXD pini ise TXD'sine (çapraz) bağlanmalıdır.
Bağlantı Örnekleri
Arduino ile Kullanım (Pro Mini vb.)
Harici USB-seri dönüştürücü gerektiren Arduino Pro Mini gibi kartlarda aşağıdaki bağlantı şeması uygulanır:
| CP2102 | Arduino |
|---|---|
| TXD | RX |
| RXD | TX |
| GND | GND |
| 5V / 3.3V | VCC |
Otomatik sıfırlama desteği olan kartlarda DTR pini 0.1 µF seri kapasitörle RST pinine bağlanmalıdır.
ESP8266 / ESP32 ile Kullanım
| CP2102 | ESP Kartı |
|---|---|
| TXD | RX |
| RXD | TX |
| GND | GND |
| 3.3V | 3.3V giriş |
Uyarı: ESP8266 ve ESP32 kartları kesinlikle 5V ile beslenmemelidir. 3.3V çıkış kullanılmalıdır.
