LoRa SX1278 433 MHz RF Alıcı Verici Modülü

LoRa SX1278 433MHz RF Alıcı-Verici Modülü

Semtech SX1278 entegresi tabanlı, 433 MHz frekans bandında çalışan bu LoRa alıcı-verici modül; düşük güç tüketimi ve yüksek alıcı hassasiyeti ile uzun menzilli kablosuz iletişim sağlar. Açık alanda yaklaşık 5 km'ye kadar stabil veri iletimi yapabilen modül; IoT, uzaktan sensör ağları, tarım otomasyonu ve endüstriyel izleme projelerinde yaygın olarak kullanılır.

Teknik Özellikler

Özellik	Değer
RF Entegresi	Semtech SX1278
Frekans Bandı	433 MHz
Haberleşme	SPI
Modülasyon	LoRa / FSK / GFSK / OOK
Maks. Menzil	≈ 5 km (açık alan)
Çalışma Voltajı	1.8 V – 3.7 V (3.3 V önerilir)
Alıcı Hassasiyeti	-148 dBm
Çıkış Gücü	+20 dBm (PA_BOOST)
Güç Tüketimi	Çok düşük (uyku modları mevcut)
Anten Bağlantısı	Pad / IPEX / Harici anten uyumlu

Pin Bağlantıları

Pin	Açıklama
VCC	3.3 V
GND	Toprak
NSS / CS	SPI Chip Select
SCK	SPI Clock
MOSI	SPI Veri Girişi
MISO	SPI Veri Çıkışı
DIO0–DIO5	Kesme / durum pinleri
RST	Reset
ANT	Anten çıkışı

ESP32 Bağlantı Şeması

ESP32 ile doğrudan uyumludur (3.3 V) – seviye dönüştürücü gerekmez.

SX1278	ESP32
VCC	3.3 V
GND	GND
NSS	GPIO 5
SCK	GPIO 18
MOSI	GPIO 23
MISO	GPIO 19
RST	GPIO 14
DIO0	GPIO 26

Arduino UNO Bağlantı Şeması

Arduino UNO 5 V ile çalışır; bu nedenle 3.3 V regülatör veya seviye dönüştürücü kullanılması önerilir.

SX1278	Arduino UNO
VCC	3.3 V
GND	GND
NSS	D10
SCK	D13
MOSI	D11
MISO	D12
RST	D9
DIO0	D2

Paket İçeriği

Kutu içerisinde: 1 adet LoRa SX1278 433MHz RF Alıcı-Verici Modülü bulunur.

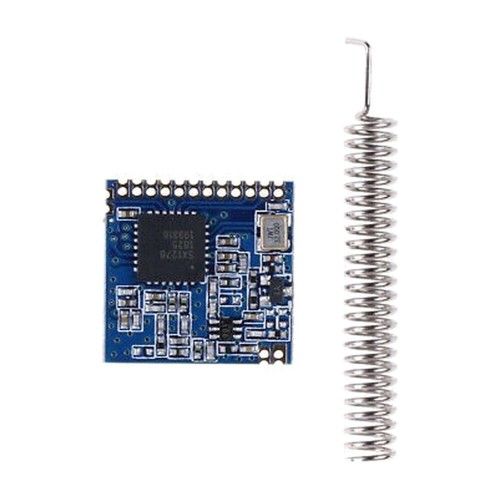

433 MHz LoRa SX1278 RF Alıcı-Verici Modülü
