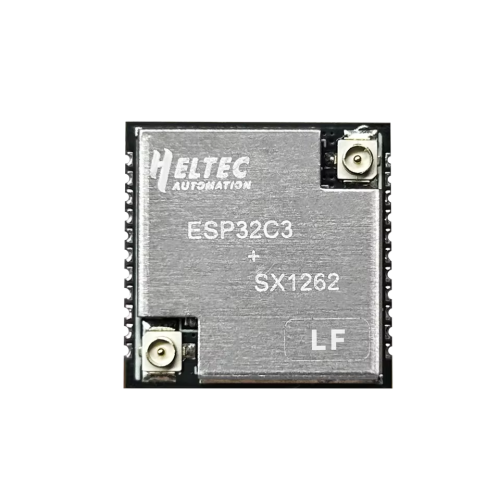

HT-CT62, ESP32C3 + SX1262 LoRa Node

HT-CT62, uzun menzilli iletişim, düşük güç tüketimi, yüksek hassasiyet ve düşük maliyet özelliklerine sahip bir LoRa/LoRaWAN düğüm modülüdür. Bu modül, RISC-V mimarisi tabanlı 32-bit mikroişlemci olan ESP32-C3FN4 ve Semtech'in LoRa alıcı-vericisi SX1262’den oluşmaktadır. Modül, 2.4 GHz Wi-Fi ve LoRa çift modlu kablosuz iletişimi entegre eder. Küçük boyutlu ve stamp hole (damga delikli) paket tasarımı ile HT-CT62; akıllı şehirler, akıllı çiftlikler, akıllı evler ve IoT üreticileri için en iyi tercihlerden biridir.
Temel Özellikler
    Mikroişlemci: ESP32-C3FN4 (RISC-V mimarili 32-bit, ana frekans 160 MHz’e kadar)
    Entegre WiFi ağı bağlantısı, dahili Wi-Fi, IPEX soketi
    Arduino geliştirme ortamını destekler
    LoRaWAN 1.0.2 desteği
    Ultra düşük güç tüketimi tasarımı, derin uyku modunda 10uA
    1.27 mm stamp kenar tasarımı ile SMT’ye uygundur
    İyi empedans eşleşmesi ve uzun iletişim mesafesi
Ana İşlemci (Master Chip)
    ESP32-C3FN4 (32-bit, RISC-V mimarisi)
    Wi-Fi    802.11 b/g/n standartlarında, 150 Mbps’ye kadar hız
    LoRa Yonga Seti    SX1262 LoRa yongası
    Çalışma Frekansları    470510 MHz ve 863928 MHz aralığında
    Maksimum Gönderim Gücü    21±1 dBm
    Maksimum Alım Hassasiyeti
    -134 dBm (çok yüksek hassasiyet)
Donanım Kaynakları
    - 5 adet ADC1 (analog dijital çevirici)
    - 1 adet ADC2
    - 2 adet UART (seri iletişim)
    - 1 adet I2C (sensör iletişimi için)
    - 3 adet SPI (hızlı veri iletişimi)
    - 15 adet GPIO (genel amaçlı giriş/çıkış pinleri)
Bellek (Hafıza)
    - 384 KB ROM
    - 400 KB SRAM (çalışma belleği)
    - 8 KB RTC SRAM (gerçek zaman saati belleği)
    - 4 MB dahili Flash bellek (program hafızası)
Anten Girişleri
    - 2.4 GHz Wi-Fi anteni (IPEX1.0 bağlantı)
    - LoRa anteni
    (IPEX1.0 bağlantı)
Bağlantı Arayüzü
    2x11 pinli 1.27 mm aralıklı stamp hole (lehime hazır delik yapısı)
Güç Tüketimi
    Derin uyku modunda sadece 10 µA (mikroamper)
Çalışma Sıcaklığı
    -40°C ile +85°C arası
Boyutlar
    17.78 x 17.78 x 2.8 mm

Pin Map

🔹 Arduino Uyumluluğu

Modül, yoğun şekilde yapılan göç ve geliştirme çalışmaları sonucunda Arduino® platformunu mükemmel şekilde destekler hâle getirilmiştir. Bu sayede LoRaWAN protokolü kararlı ve güvenilir biçimde çalıştırılabilir.

🔹 Damga kenarı tasarımı

1.27 damga kenar tasarımı, doğrudan uygulama devresine entegre edilebilir

Paket İçeriği

1 Adet HT-CT62, ESP32C3 + SX1262 LoRa Node
