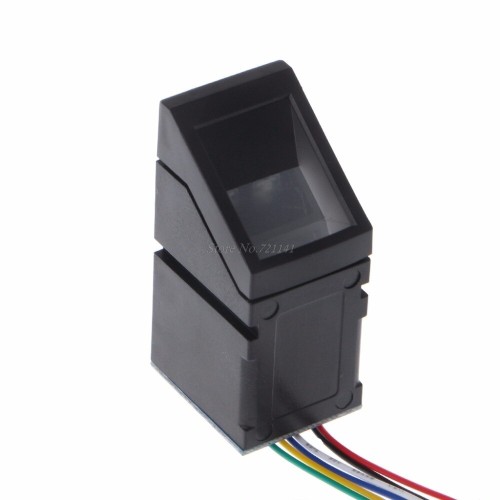

Arduino Parmak İzi Okuyucu Fingerprint

Parmak izi modülü, optik yolu ve parmak izi işlemeyi birleştiren entegre bir parmak izi işleme modülüdür. Küçük boyut, düşük güç ve basit arayüz özelliklerine sahiptir. Yüksek güvenilirlik, hızlı tanıma hızı, iyi ıslak ve kuru parmak uyarlanabilirliği ve parmak izi arama özelliğine sahiptir. Yüksek hızlı bu modül USB ve UART iletişim arayüzüne sahiptir.

Çalışma prensibi:
    1. parmak izi özellikleri
    Parmak izi algoritması tarafından parmak izi görüntüsünden çıkarılan özellik, parmak izi bilgisini temsil eder. Parmak izi saklama, karşılaştırma ve arama işlemleri parmak izi özelliklerini değiştirerek yapılır.
    2. Parmak izi işleme iki işlemden oluşur: parmak izi giriş işlemi ve parmak izi eşleştirme işlemi [burada parmak izi eşlemesinin parmak izi karşılaştırmasına (1: 1) ve parmak izi araması (1: N) ayrılmıştır).
    Parmak izi kaydedildiğinde, her parmak izi iki kez girilir ve kaydedilen görüntü iki kezdir ve bileşik şablon modülde saklanır.
    Parmak izi eşleştirildiğinde, parmak izi görüntüsü girilir ve parmak izi doğrulanır ve ardından modüldeki parmak izi şablonuyla eşleştirilir. Şablon, modülde belirtilen şablonla eşleştirilirse, parmak izi karşılaştırma yöntemi olarak adlandırılır, yani 1: 1. Mod; Parmak izi arama modu olarak adlandırılan, yani 1: N modu olarak adlandırılan birden çok şablonla eşleşiyorsa, modül eşleşen sonucu verir (başarılı veya başarısız).

Teknik parametreler:
    Besleme gerilimi: DC 3.3V
    Pik akımı: <60ma
    Çözünürlük: 500dpi
    Çalışma akımı: 120mA max
    Tepe akımı: 150mA max
    Parmak izi görüntüleme süresi: <1.0 saniye
    Pencere alanı: 14 mm x 18 mm
    İmza dosyası: 256 bayt
    Şablon dosyası: 512 bayt
    Depolama kapasitesi: 162 şablon  (parmak izi kapasitesidir)
    Güvenlik derecelendirmeleri (1-5 düşük ila yüksek güvenlik)
    Yanlış Kabul Oranı: <% 0,001 (Güvenlik seviyesi 3)
    Yanlış Red Oranı: <% 1,0 (Güvenlik seviyesi 3)
    Arayüz: TTL Seri
    Baud hızı: 9600, 19200, 28800, 38400, 57600 (varsayılan 57600)
    Çalışma sıcaklığı derecesi: -20C ila + 50C
    Nemli çalışma:% 40 -% 85 bağıl nem
    Tam Boyutlar: 56 x 20 x 21,5 mm
    Görünür Boyutlar (kutuya yerleştirildiğinde): 21mm x 21mm x 21mm


Pin Çıkışları: ( pin renkleri versiyonlarda farklılıklar göstermektedir)
    VCC (RED)
    TXD (GREEN)
    RXD  (YELLOW / WHITE)
    GND (BLACK)

Paket İçerigi:
   1 Adet Arduino Parmak İzi Okuyucu Sensörü Modülü - Fingerprint
