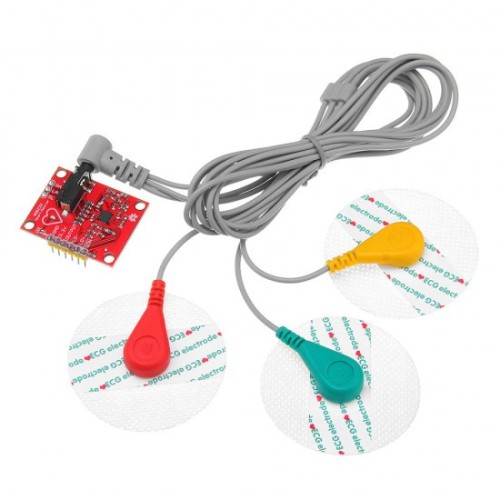

Arduino AD8232 EMG/EKG Modülü Kiti

AD8232 sensör kartı ile Arduino gibi mikrokontrolcülerinizi kullanarak kalp altış hızını ölçebilir; aldığınız analog sinyali, grafik haline dönüştürerek elektrokardiyogram (EKG) benzeri şekilde çıktılar elde edebilirsiniz.

Sensör kartının temelini oluşturan AD8232 entegresi, EKG ve diğer biyopotansiyel ölçüm uygulamaları için tasarlanmıştır. Ölçüm probları ve ortam kaynaklı dış gürültülere karşı stabil çalışacak şekilde geliştirilmiştir.

Kart üzerindeki 3.5mm TRS ses fişine yanında gelen ölçüm kablosunu bağlayarak kullanabilirsiniz. Bu bağlantıların yanı sıra LA (left arm) sol kol, RA (right arm) sağ kol ve RL (right leg) sağ bacak bağlantılarına da sensör pedleri bağlayarak bu ölçümleri de alabilmeniz mümkündür. Kart üzerinde kalp atış hızına bağlı olarak yanıp sönen bir LED bulunmaktadır.

Teknik Özellikler:
    Çalışma gerilimi: 3.3V
    Sinyal çıkışı: analog çıkış
    Kablo bağlantısının çıktığını algılama
    Güç kapatma (shutdown) pini
    LED kalp atış göstergesi
    Biyomedikal ped bağlantısı için 3.5mm TRS ses fişi
    TRS ses fişi için Ped


Prob Renkleri;
    Siyah: RA (Sağ Kol)
    Mavi: LA (Sol Kol)
    Kırmızı: RL (Sağ Bacak)

Paket İçerigi:
      1 Adet AD8232 EMG Kalp Grafiği İzleme EKG Modülü Kiti
