Arduino ile SIM800L Kullanımı

SIM800L'ye Giriş

Şu anda piyasaya çıkan birçok GSM modülü var. Ve SIM800L neredeyse en ucuzu ve diğer aynı özelliklere sahiptir. Yani, bu modül harika.
Bu modül başka bir modül gibi çalışır, arduino ile iletişim kurmak için AT Komutunu kullanır ve aynı komuta sahiptir. Kullandığı AT komut listesini buradan indirebilirsiniz.

• Arduino ve SIM800L bağlantı şeması Arduino ve SIM800L'nizi yukarıdaki gibi bağlayın. ama bunun temsili oldugunuda unutmayın VCC'nin maksimum 4.4V'da ve 2 amper olması gereklidir SIM800L haberleşme ve baglanmaya çalıştıgında mutlak 2A lik bir güç çekmektedir uzun süreli arduino'dan beslemek arduino'nuza zarar vere bilir.
  SIM800L Deneyimleri
  ( Arduino,Pic, USB To Tll) ile AT komutları sorgularken baud 9600 ile hata almanız veya karekter bozulması durumunda baud 115200 alarak aşagıdaki işlemleri sıralayın
  Karekter hatası ( Sim800 115200 default baud olmasından kaynaklı) aşagıdaki işlemi uyguladıgınz yeterlidir.
  AT+IPR=0 Tüm baud rate Çalışması için verilecek kod
  4) ATE0&W
  2) AT+IPR=9600
  1) ATE0

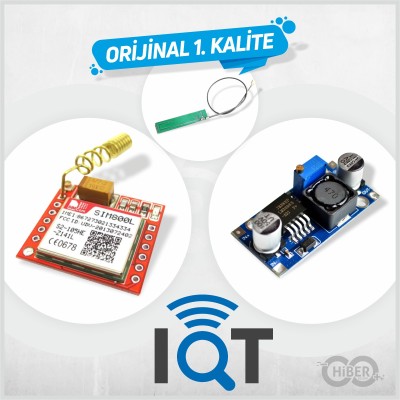

  bu işlemlerden sonra Voltajınızı 4V 2A aldınız ama baglantı sorunu yasıyorsanız AT komutlardan sinyal sevyenize bakın eger yeterli sinyal yakalayamıyorsa muhtemel sorununuz anten ile alakalıdır üzerindeki metal antenin çokda başarılı olmadıgı bir gerçektir 3db'lik pcb anten burada sorununuzu çözeceltir. Tabi sim kartın pini olmayacak ve dogru takıldıgından emin iseniz. Bunların at komutlarını yazmadım PDF dosyasını açmanız göz atmanız için.
  Yine önerilerim arasında mutlaka 3db lik pcb anten kullanmanız ve arduino kablo baglantısını mümkün mertebe kısa ve düzgün kablolarla yapmanız önemlidir.
  Her şeyin doğru şekilde yapıldığını doğrulayan basit metin koduyla başlayalım. Aşağıdaki kod Arduino terminalinden komutları alır ve GSM Modülüne gönderir. Ayrıca, GSM modülünden Arduino'ya komutları başka şekilde de gönderir. Kod ayrıca, Yazılım Seri kütüphanesinin de iyi çalıştığını doğrular.

#include <SoftwareSerial.h>

String Arsp, Grsp;
SoftwareSerial gsm(10, 11); // RX, TX

void setup() {
 Serial.begin(9600);
 Serial.println("Testing GSM SIM800L");
 gsm.begin(4800);
}

void loop() {
 if(gsm.available())
 {
 Grsp = gsm.readString();
 Serial.println(Grsp);
 }

 if(Serial.available())
 {
 Arsp = Serial.readString();
 gsm.println(Arsp);
 }
}

Kodun işlenizi ve gelen yanıtlarda aşagıdakigibi olacaktır.

SMS gönderme
Artık mesaj göndermek için temel Sim800l kütüphanesini kullanacağız. Kod sizden telefon numarası ve gönderilecek mesajı girmenizi ister ve mesajı gönderir!

#include <Sim800l.h>
#include <SoftwareSerial.h> //is necesary for the library!!
Sim800l Sim800l; //to declare the library
char text[161]=""; //buffer to store message
char number[11]=""; //phone number to send message
int cnt;
bool error; //to catch the response of sendSms

void setup(){
 Sim800l.begin(); // initializate the library.
 Serial.begin(9600);
}

void loop(){

 //Read the Number
 Serial.print("\nEnter 10 digit Phone Number:");
 while(Serial.available()<=0);
 cnt = Serial.readBytesUntil('\n',number, 11);
 number[cnt] = '\0';
 Serial.println(number);

 //clear the serial input buffer so that no typed characters are pending

 delay(1000); //delay required before clearing the input buffer
 while(Serial.available()>0) //clear buffer
 {
 Serial.read();
 }


 //Read the Message to be sent
 Serial.print("Enter Message:");
 while(Serial.available()<=0);
 cnt = Serial.readBytesUntil('\n',text, 160);
 text[cnt] = '\0';
 Serial.println(text);
 delay(1000);

 while(Serial.available()>0) //clear buffer
 {
 Serial.read();
 }

 //Send the message and display the status
 error = Sim800l.sendSms(number,text);
 if(error)
 Serial.println("Error Sending Message");
 Serial.println("Message Sent Successfully!");
}
