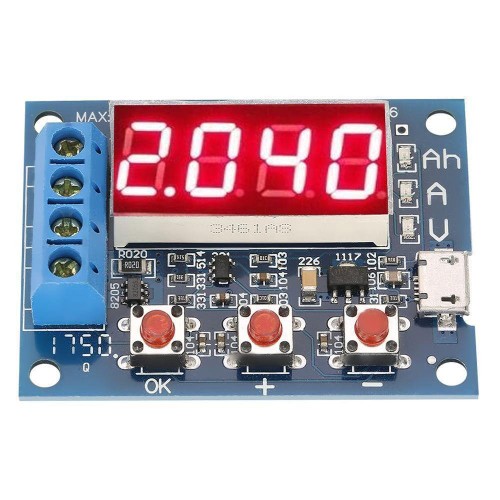

ZB2L3 1.5 v - 15v 3A Pil Kapasitesi Ölçer

Şarj edilebilir piller bir bekledikçe kapasite kaybı yaşarlar ve zamanla mah cinsinden kapasiteleri azalır. Bu modül ile lityum pillerde, eski laptoplarınızın içerisinden çıkan 18650 pillerde kapasite ölçümü ve deşarj işlemi yapabilirsiniz. Elinizdeki pilin kapasitesini bilmiyorsanız yada gerçek kapasite değeri nedir öğrenmek istiyorsanız bu Modülü kullanabilirsiniz

 Ürün üzerinde yer alan R klemenslerine, ürün ile birlikte gönderilen taş dirençler paralel bağlanır.
 IN+ ve - uçlarına ise ölçüm yapılmak istenen pil bağlanır. Micro usb girişinden 5v verilerek devre çalıştırılır.
 bilgi için ürün görsellerine bakınız.

        Besleme voltajı: Micro usb Soket üzerinden DC4.5~6V
        Maximum pil öşçüm kapasitesi: 9999Ah (1Ah=1000mAh)
        Çalışma akımı: 70ma%27dan az
        Deşarj gerilimi: 1V-15V çözünürlük 0,01V
        Sonlandırma voltaj aralığı: 0.5-11.0 V
        Desteklenen akımı: maksimum 3A
        Çözünürlük 0.001A
        Maksimum gerilim ölçüm hatası: 1% + 0.03 V
        Maksimum akım ölçüm hatası: 2% +-0.010A
        Ürün boyutu: 50mm X 36mm X 17mm

-Ölçeceğiniz pil tamamen dolu olmalıdır.
 - Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir.
  -Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.
 - Micro USB girişinden 5V vererek modülü çalıştırın.
  -Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:
            Ah: mAh değerinde azalan akım
            A: Kapasite
            V: Pilin anlık voltajı
  - Ok düğmesine bastığınızda deşarj işlemi başlar.
  "+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.

 NOT:-Dirençler deşarj işlemi sırasında ciddi şekilde ısınır.  Bu esnada ,Elinizi dokundurmayınız .

Hata kodları:
  -Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:
            Err1: Pil voltajı 15V dan yüksek.
            Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.
            Err3: Kabloda sıkıntı var , kabloyu değiştirin..Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.
            Err4: Akım 3A dan fazla.

Paket İçeriği:
1 Adet ZB2L3 Pil Kapasite Test Cihazı
2 Adet Yük Direnci 7.5R 5W
