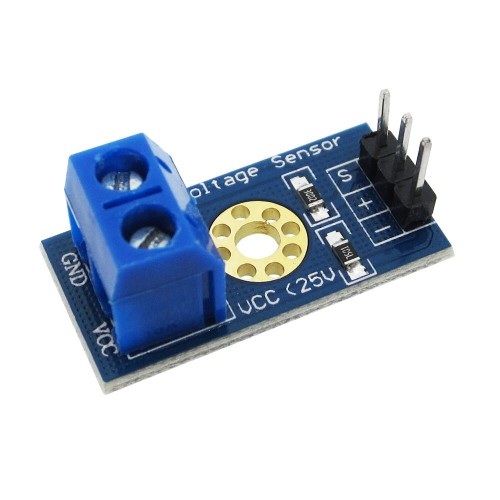

Voltaj / Gerilim Sensör Modülü

Herhangi bir giriş voltajını  5 faktörü kadar azaltmak için potansiyel bölücü kullanan basit ama çok kullanışlı bir modül. Bu, algılayabildiğinden çok daha yüksek voltajları izlemek için bir mikrodenetleyicinin analog girişini kullanmanızı sağlar. Örneğin 0-5V analog giriş aralığı ile 25V'a  kadar bir voltajı ölçebilirsiniz. Modül ayrıca bir telin kolay ve güvenli bir şekilde bağlanabilmesi için uygun vidalı terminaller içerir. Arduino'yu kullanarak harici voltajları ölçmek istiyorsanız, Arduino Kartının Analog Giriş pinlerinden yararlanmanız gerekir. Arduino Analog Pimleri hakkında biraz hatırlarsanız, giriş voltajları 5V ile sınırlıdır, yani Arduino'nun Analog Giriş Pimlerini kullanarak doğrudan 5V'a kadar ölçüm yapabilirsiniz.

Peki ya 5V'den büyük gerilimleri ölçmek istiyorsanız? Arduino'nun Analog Giriş Pimlerini doğrudan kullanamazsınız, çünkü Arduino UNO kartı üzerindeki ATmega328P IC'yi (veya kullandığınız Arduino Kartına bağlı olarak ilgili Mikrodenetleyici IC'sini) kızartırsınız. Voltaj Sensörü Modülü kurtarmaya geliyor. Bu Voltaj Sensörü Modülünü kullanarak, 25V'a kadar voltajları ölçebilirsiniz. Temel olarak, burada kullanılan gibi bir 25V Voltaj Sensörü, toplamda 5 pin içerir. İkisi iki pimli vida terminalinde, üçü ise erkek başlık pinidir.

Vidalı Terminal pimleri VCC ve GND olarak işaretlenmiştir ve harici voltaj kaynağına, yani ölçülmesi gereken voltaja bağlanmaları gerekir. Üç erkek başlığa gelince, S, + ve - olarak işaretlenirler. S pimi “Sense” pinidir ve Arduino'nun Analog Girişine bağlanmalıdır. “-” pimi Arduino'nun GND'sine bağlanmalıdır. “+” Olarak işaretlenen pim hiçbir şeye bağlı değildir (N / C Pimidir).

Girdiler:
    GND -   Burası, ölçtüğünüz voltajın alçak tarafını bağladığınız yerdir. Uyarmak, ihtar etmek, dikkat çekmek! : Bu, Arduino toprakla aynı elektrik noktasıdır.
    VCC: Ölçmekte   olduğunuz gerilimin yüksek tarafını bağladığınız yerdir

Çıktılar:
    S:   Bu, Arduino analog girişinize bağlanır.
    - (veya eksi):   Bu Arduino toprağa bağlanır.
    +:   Bu bağlı değil.

Uygulamalar:
    DC ölçümü
    Güç ölçümü
    Güç kalitesi ölçümü

Paket İçeriği:
       1 Adet Gerilim Sensör Modülü
