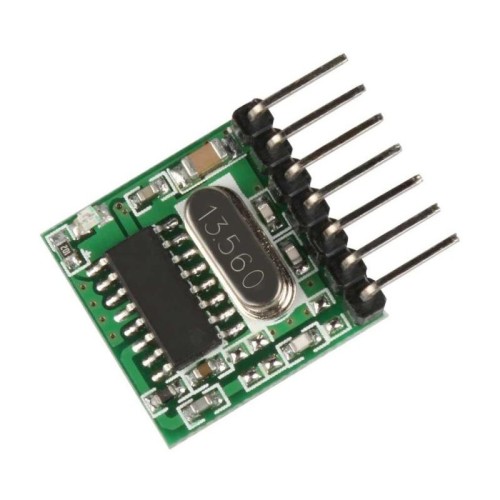

TX118SA-4 ASK RF Transmitter Modul

Modül detayları:

Verici modülü :TX118SA-4 Frekans:433.92Mhz Çalışma Voltajı: DC 3V-24V. Emisyon Akımı: 10MA. Bekleme Akımı: 3UA'dan Az. İletim Gücü: 11dbm. Modülasyon: ASK. Mesafe: 20-50 M. Atış Hızı: Maksimum 10KB / S. İletim Sapması: +/- 7. 5KHZ / Dar bant Emisyonu. Özelleştirilebilir özel kod: MCU tipi.İsteğe bağlı sabit kodlama türü: PT2262 / EV1527 / HT6P20B Anahtar Verileri: A, B, C, D gruplarındaki 4 giriş 15 grupta birleştirilebilir. Bekleme akımı: <3UA. Her modülün benzersiz bir kimlik adresi kodu vardır. Tüm modüller K1-K4 dört tuş kodu aynıdır.

Pin Tanımı:

-: Negatif güç kaynağı +: Pozitif güç kaynağı, DC 3-24V K1: Dış giriş tuşları, 1'e veri aktarmaya başlamak için toprağa kısa devre yapın, uzaktan kumandadaki A düğmesi. K2: Dış giriş tuşları, 2 veri aktarmaya başlamak için toprağa kısa devre yapın, uzaktan kumandadaki B düğmesinin karşılığı. K3: Dış giriş tuşları, 3 veri aktarmaya başlamak için toprağa kısa devre yapın, uzaktan kumandadaki C tuşunun karşılığı. K4: Dış giriş tuşları, 4 veri aktarmaya başlamak için toprağa kısa devre yapın, uzaktan kumandadaki D tuşlarının karşılığı. ANT: iletim anteni

Uygulamalar:

1. kablosuz güç anahtarı, soket, uzaktan kumandalı anahtar, alıcı modül, 2. erişim kontrolü, elektrikli arabalar, motosikletler, otomobil hırsızlığı önleyici ürünler, uzaktan kapı açıcılar, kapanış kontrol sistemi 3. güvenlik, gözetleme sistemleri, ev güvenlik ürünleri, elektrikli kapılar, alarm ana bilgisayarı, alarm 4. oda kontrolleri, kepenk kapı, pencere, uzaktan kumandalı soket, uzaktan kumandalı LED, uzaktan ses uzaktan kumandalı elektrikli kapılar, garaj kapısı uzaktan kumandası, uzaktan kumandalı geri çekilebilir kapılar, uzaktan kumandalı sürgülü kapılar, 5. akıllı ev ürünleri, uzaktan kumandalı perdeler, uzaktan MP3, ses
