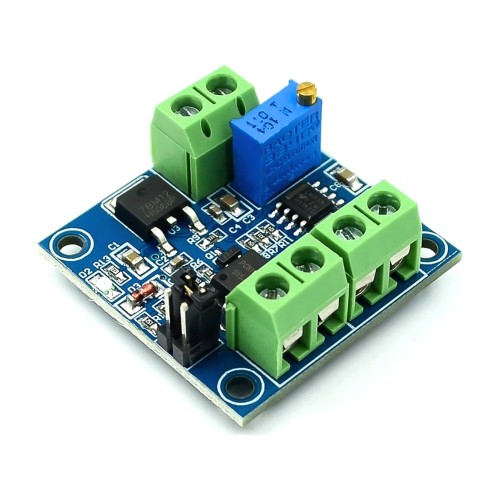

PWM - Voltaj Dönüştürücü Modülü 0-5V / 0-10V
LC-LM358-PWM2V modülü, PWM dijital sinyallerini 0-10 V analog sinyallere dönüştürür. PLC veya diğer endüstriyel kontrol panoları için sinyal arayüzü anahtarlama olarak kullanılabilir.
Teknik Özellikler
| Modül Kodu | LC-LM358-PWM2V |
| Fonksiyon | PWM dijital sinyallerini 0-10 V analog sinyallere dönüştürür |
| Kullanım Alanı | PLC veya endüstriyel kontrol panoları için sinyal arayüzü anahtarlama |
| Çıkış Voltajı Ayarı | PWM görev oranını ayarlayarak düzenlenir |
| Teknoloji | MCU gömülü |
| Çalışma Voltajı | DC 12 V-30 V (>100 mA) |
| PWM Alıcı Frekansı | 1 kHz-3 kHz |
| PWM Sinyal Giriş Seviyesi Seçimi | Kısa devre (jumper) ile seçilir |
| PWM Sinyal Giriş Seviyesi (Jumper 5V) | 4.5 V ila 10 V tepe, normal kontrolör veya 5 V MCU için uygun |
| PWM Sinyal Giriş Seviyesi (Jumper 24V) | 12 V ila 24 V tepe, normal PLC denetleyicisi için uygun |
| Dönüşüm Aralığı | %0 - %100 PWM girişi, 0-10 V çıkış |
| İzin Verilen Hata | %5 |
| VCC | DC 12 V-30 V |
| GND | Toprak |
| PWM | PWM giriş sinyalinin pozitif ucu |
| GND (giriş) | Giriş sinyali negatif |
| VOUT | Çıkış voltajı 0-10 V |
| GND (çıkış) | Çıkış voltajı toprağı |
| Güç Açıldığında Çıkış | Giriş sinyali yokken çıkış 0 V'tir |
| Kalibrasyon Yöntemi | %50 görev oranlı PWM sinyali verin (frekans 1 kHz-3 kHz), VOUT ile GND arasında multimetre 5.00 V gösterecek şekilde potansiyometreyi ayarlayın. |
| Frekans Değişiminde | Frekans değiştiğinde kalibrasyon gerekebilir. |
| Doğruluk Ayarı | Potansiyometre ayarlanarak kontrol edilebilir. |
Paket İçeriği
- 1 Adet PWM Gerilim Dönüştürücü Modülü 0-5V 0-10V
