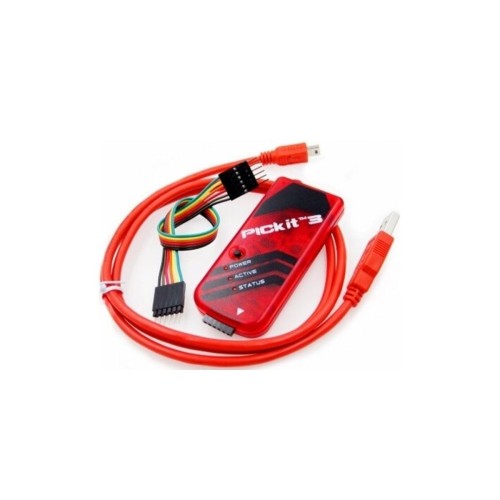

Pickit3 Pic Programlama Kartı

Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama, bu avantajları sunar:

Hata ayıklama için minimum ek donanım gerekiyor
Pahalı prizler veya adaptörler gerekli değildir
PICkit 3 Pic Programlama Kartı, artık herhangi bir PIC mikro denetleyiciyi bir düğmeye basarak yeniden programlayabilir.


Not: PICkit 3 Devre Hata Ayıklayıcı / Programcı, bir üretim programcısı DEĞİLDİR. Yalnızca geliştirme amaçlı kullanılmalıdır.

MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı'nın (IDE) güçlü grafik kullanıcı arabirimini kullanarak en uygun fiyata PIC® ve dsPIC® Flash mikro denetleyicilerinin hata ayıklama ve programlamasına izin verir. MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve bir Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır.
Bazı 8, 14 ve 18 uçlu cihazlar, hata ayıklama için özel bir MCU'lu küçük başlık panelleri kullanmaktadır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle uygulama için tüm pimleri parçada kullanmanıza izin verir. Başlık panosu programlama için kullanılmaz veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken header kullanılmalıdır.

Özellikleri:
    USB (Ana bilgisayara tam hız 12 Mbits / s arayüz)
    Gerçek zamanlı yürütme
    MPLAB IDE uyumlu (ücretsiz kopya dahildir)
    Dahili aşırı voltaj / kısa devre monitörü
    PC'den / web'den yükseltilebilir bellenim yazılımı
    Tamamen kapalı
    Düşük voltajı 2.0 volta (2.0v ila 6.0v aralığında) destekler
    Teşhis LED'leri (güç, meşgul, hata)
    Mikrodenetleyici programını ve veri belleğini okuma / yazma
    Doğrulama ile program bellek alanını sil
    Kesme noktasında donma-çevre birimleri
    Programcı-Git'le 512 K bayt flaş kadar program yapın


Paket İçeriği:
    1 adet Pickit3 Pic Programlama Kartı
