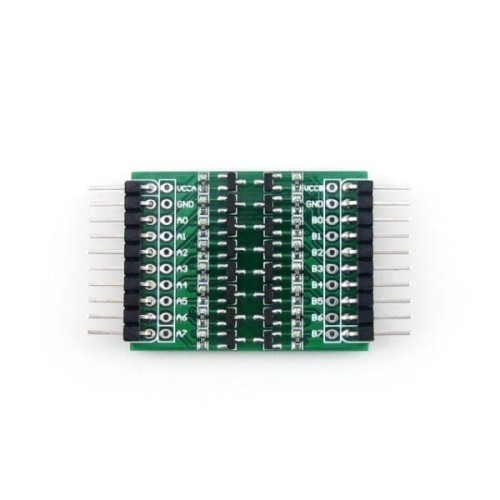

Lojik Seviye Dönüştürücü 8 Kanal

Logic Level Converter, 5V lojik seviyesindeki gerilimi 3.3V seviyesine veya bunun tam tersini otomatik olarak gerçekleştirmektedir. Arduino vb. kontrol kartlarının birçoğu 5V lojik seviye çalışmaktadır. 3.3V seviyesinde çalışan bir sensörden veri alınması veya gönderilmesi gerktiği durumlarda eğer 5V gönderilirse sensöre zarar verilebilir. Bu gibi durumlarda lojik seviye dönüştürücüler kullanılmaktadır.

Özellikler:
    Farklı mantık seviyesi arasında 8 kanal çift yönlü gerilim çevirisi
    Ax ve Bx arasında otomatik olarak çevirme yapmaktadır.
    4 çift güç kaynağı arabirimi, daha fazla durumu desteklemektedir.
    Güç filtresi için tantal kapasitörler kullanın, daha fazla stabilite sağlar
    Çevirici olarak BSS138 kullanılmaktadır.
    Voltaj seviyesi: 1.8V-6V
    Boyutlar: 31.6mm x 25.4mm

Kullanımı:
    3.3V ve 5V sistemi arasında çeviri yapılması durumunda:
    VCCA/VA 3.3V güç kaynağına bağlanır
    VCCB/VB 5V güç kaynağına bağlanır
    GND sırasıyla güç negatif kutbuna bağlanır, iki güç kaynağı birbiriyle ortak topraklanmalıdır.
    Ax'in TTL 3.3V girişi olduğunda, Bx TTL 5V çıkışı alır
    Bx'in TTL 5V girişi olduğunda, Ax TTL 3.3V çıkışı alır
    Yön kontrolü gerekmemektedir.

Paket İçeriği:
    1 adet Lojik Seviye Dönüştürücü 8 Kanal
