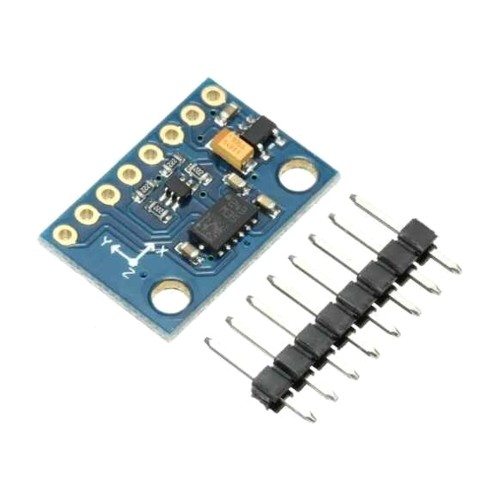

GY-511 LSM303DLHC 3 Eksen İvme Modülü
- Ürün Kodu:
- 2018-2-677
- Stok Durumu:
- 10
10,00 ₺
Havale / EFT ile
%5 indirimli
9,50 ₺
Vergiler Hariç: 8,33 ₺
- Aynı Gün Kargo 15:00'e kadar verilen siparişlerde
- Ücretsiz Kargo 3000 TL ve üzeri siparişlerde
- Kolay İade 14 gün içinde iade hakkı
-
Güvenli Ödeme 256 Bit SSL korumalı
GY-511 LSM303DLHC 3 Eksen İvme ve Manyetometre Modülü
GY-511 modülü, STMicroelectronics tarafından üretilen LSM303DLHC sensörünü temel alan yüksek hassasiyetli bir 6 eksenli ölçüm kartıdır. Bu kompakt kart, 3 eksenli bir ivmeölçer ve 3 eksenli bir manyetometreyi (dijital pusula) tek bir I2C haberleşme arayüzü üzerinden sunar; eğim, yön ve hareket algılama projeleri için idealdir.
Teknik Özellikler
| Sensör Modeli | LSM303DLHC |
| Marka | STMicroelectronics |
| Ölçüm Tipi | 3 Eksen İvme + 3 Eksen Manyetometre |
| Haberleşme | I2C |
| İvme Ölçüm Aralığı | ±2g / ±4g / ±8g / ±16g (ayarlanabilir) |
| Manyetik Alan Ölçüm Aralığı | ±1.3 – ±8.1 Gauss |
| Çalışma Voltajı | 3.3V – 5V |
| Çözünürlük | 12-bit ivmeölçer / 16-bit manyetometre |
Pin Bağlantıları
| GY-511 Pini | Açıklama |
|---|---|
| VIN | Güç girişi (3.3V – 5V) |
| GND | Toprak |
| SCL | I2C Clock |
| SDA | I2C Data |
| DRDY | Veri hazır (opsiyonel) |
Modül, Arduino, ESP32, STM32 ve Raspberry Pi gibi platformlarla kolayca kullanılabilir. Örnek bağlantı şemaları aşağıdaki gibidir:
ESP32 I2C Bağlantısı:
| GY-511 Pin | ESP32 Pin |
|---|---|
| VIN | 3.3V veya 5V |
| GND | GND |
| SCL | GPIO 22 |
| SDA | GPIO 21 |
Arduino UNO I2C Bağlantısı:
| GY-511 Pin | Arduino UNO Pin |
|---|---|
| VIN | 5V |
| GND | GND |
| SCL | A5 |
| SDA | A4 |
Paket İçeriği
Kutu içerisinde: 1 adet GY-511 LSM303DLHC modülü bulunur.
