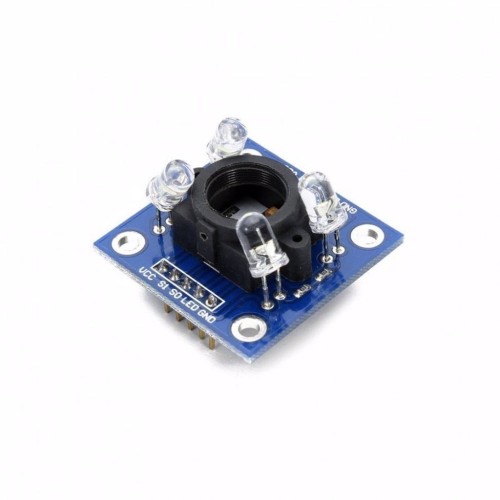

GY-31 Renk Tanıma TCS3200

 TCS3200 (GY-31) Renk Sensörü, TAOS TCS3200 sensör çipi ve 4 beyaz led de dahil olmak üzere tam bir renk dedektörüdür. TCS3200 ile neredeyse tüm görünür renkleri tanıyabilir. Test şeridi okuma, renge göre sıralama, ortam ışığı algılama, kalibrasyon ve renk uyumu gibi uygulamalarda kullanılabilir.
Bununla birlikte ürün üzerinde yer alan yuva sayesinde dış ortamdan etkilenmeden renk tespiti artık daha sağlıklı yapılabilmektedir.

Özellikleri:
    Işığın yüksek çözünürlüklü dönüştürülmesi
    Yoğunluktan frekansa dönüşüm
    Programlanabilir renk ve tam ölçek çıkış
    Frekans
    Doğrudan mikro denetleyici ile haberleşme
    Tek besleme ile çalışma (2.7 V’dan 5.5 V’a kadar)
    Güç kesilmesi özelliği
    Doğrusal olmama hatası tipikolarak 50 Hz’de %0.2
    Stabil 200 ppm/C sıcaklık katsayısı
    Düşük profil, kurşunsuz ve RoHS
    Uyumlu yüzey montaj paketi

Pin İşlev Tanımları:
    Pin 1: GND
    Pin 2: OUT
    Pin 3: S2
    Pin 4: S3
    Pin 5: VCC
    Pin 6: VCC
    Pin 7: S1
    Pin 8: S0
    Pin 9: LED
    Pin 10: GND

Pin Açıklamaları:
    GND: Güç kaynağı toprak
    OUT: Çıkış frekansı
    S2: Fotodiyot tip seçim girişleri
    S3: Fotodiyot tip seçim girişleri
    VCC: Besleme gerilimi 2.7V-5V
    VCC: Besleme gerilimi 2.7V-5V
    S1: Çıkış frekansı ölçeklendirme seçim girişleri
    S0: Çıkış frekansı ölçeklendirme seçim girişleri
    LED: LED Kontrol 1: Led açık 0: Led kapalı
    GND: Güç kaynağı toprak

Açıklama:
    Çalışma gerilimi aralığı: 2.7 V ~5V
    Besleme akımı: 5V Led açıkken 25 mA
    Arabirimler: Çıkış frekansı
    Çalışma sıcaklığı: -40 ~85 C
    Boyut: 33.2mm x 33.2mm x 25mm

Paket Içeriği:
    1 Adet  GY-31 Renk Tanıma TCS3200
