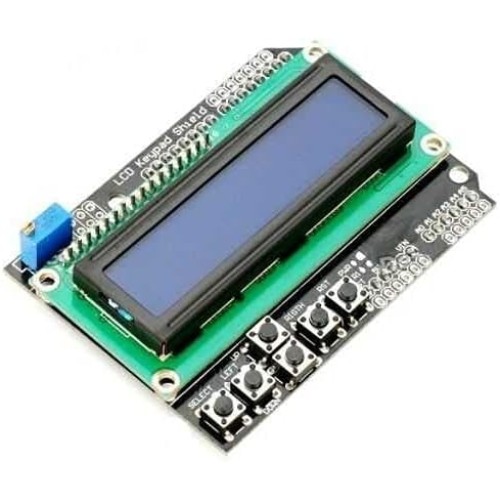

Arduino LCD Keypad Shield

LCD ve Tuş Takımı Shield oldukça popüler bir Arduino Shield'dir. Üzerinde 2x16 LCD ekran, 5 tane programlanabilir pushbuton ve 1 adette reset butonu bulunmaktadır. 5 butonun tamamı özel bir yapıyla Arduino A0 pinine bağlıdır. Bu sayede sadece bir pin üzeriden 5 tane butonun hepsi okunabilir.

Kart üzerindeki LCD'nin kontrastı ayarlanabilir ve yazılımsal olarak arka ışık açıp kapatılabilir. Arduino ile bilgisayardan bağımsız uygulamalar geliştirilmek için son derece ideal bir shielddir. LCD üzerine kullanıcı arayüzü tasarlanabilir ve tuşlar ile veri girişi sağlanabilir.

Özellikleri:
    Çalışma Voltajı: 5V
    5 adet push buton
    Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
    Kontrast ayarı için dahili potansiyometre
    Ölçüler: 80 x 58 mm

Pin Dağılımı:
    A0         Buton (select,up,down,left,right)
    D4         LCD DB4
    D5         LCD DB5
    D6         LCD DB6
    D7         LCD DB7
    D8         LCD RS
    D9         Enable
    D10       Arka Işık Kontrol


Paket İçerigi:
    1 Adet Arduino LCD Keypad Shield
