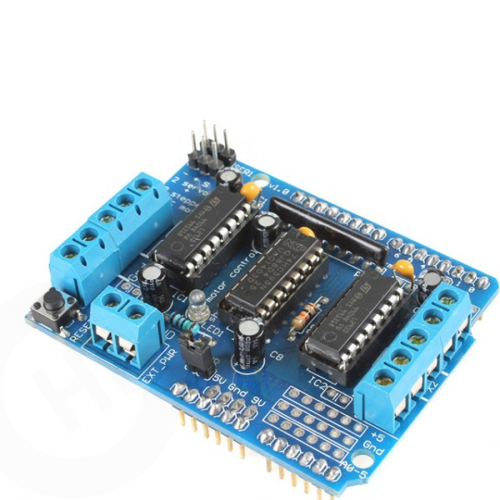

Arduino L293D Motor Shield

Arduino motor sürücü shieldi, Arduino üzerine takılarak 4 DC motoru veya 2 step motoru (unipolar veya bipolar) ve de en az 2 servo motoru kontrol etmenize imkan sağlayan bir Kart üzerinde 2 adet L293D motor sürücü entegresi mevcuttur. Bu entegreler içerisinde toplam 4 adet H köprüsü bulunur. Her bir köprü üzerinden 0,6A akım akmasına imkan vermektedir. (Anlık 1,2A)
Kart tümüyle lehimli olarak gönderilmektedir.

Arduino Motor Shield Özellikleri
    Yepyeni ve kaliteli.
    L293D monolitik entegre, yüksek gerilim, yüksek akım, 4-kanal sürücüdür.
    Temelde bu, bu yongayı kullanara DC motorları ve36 Volta kadar güç kaynaklarını kullanabilirsiniz ve yonga kanal başına 600mA maksimum akım sağlayabilmektedir, L293D çip aynı zamanda bir tür H-Köprü olarak bilinen şeydir.
    H-Köprü çıkışa her iki yönde de bir yük üzerinde uygulanacak bir voltaj sağlayan bir elektrik devresi, örnek tipik olarak Motor.
    titreşimsiz - 5V Servo 2 arayüzü Arduino yüksek çözünürlüklü adanmış zamanlayıcısına bağlı.
    4 DC motor veya 2 step motor veya 2 Servo sürücü sürebilir.
    Bireysel 8-bit hızı seçimi ile 4 çift yönlü DC motorlar kadar
    Tek bobin, çift bobin veya serpiştirilmiş atlama ile 2 step motor (unipolar veya bipolar)
    4 H-Köprü: Köprü başına termik koruma ile 0.6A (1.2A tepe akımı) sağlar , 4.5 V’dan 36V DC ‘a kadar motorları çalıştırabilir.
    Pulldown dirençleri güç alma sırasında motorları devre dışı tutar.
    Reset butonu.
    2 harici terminal güç arayüzü, ayrı mantık / Motor sarf malzemeleri için.
    Arduino Mega, Diecimila & Duemilanove için uyumlu test edilmiştir.

Paket İçerigi:
    1 Adet Arduino L293D Motor Shield
